Автоматична регулювання рівня
Схема автоматичного регулювання рівня (AVC) призначена для автоматичного регулювання рівня гучності до рівня, приблизно 4В (амплітуда сигналу). І така амплітуда вихідної напруги залишається постійною незалежно від рівня вхідного сигналу, будь то мілівольти чи кілька вольт.

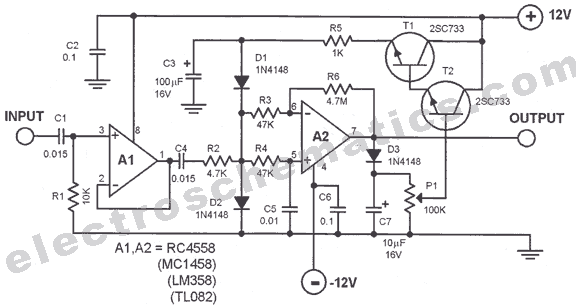

Дана схема не рекомендується для застосування в комплексах високоякісного звуковідтворювального та записуючого обладнання, оскільки має високий рівень шумів. Операційний підсилювач А1 працює як вхідний сигнал-базовий буфер. Якщо виключити з схеми діоди D1 і D2, А1 працюватиме як підсилювач. Зміщення постійного струму А1 задається ланцюгом R4 та C5. Це дозволяє на вході А2 обмежити рівень DC напруги, щоб максимальне підсилення становило 100. Напруга зміщення постійна. Підсилений сигнал надходить на діодний регулятор напруги, що складається з D1, D2 через транзистори T1, T2. Підстроювач Р1 керує рівнем сигналу. Чим більше цей сигнал, тим вищий ток, що протікає через діоди. Регулятор має нелінійні характеристики. Сопротивлення діодів зменшується з збільшенням току, тобто діоди працюють як аттенюатор.
Список радіоелементів
Обозначення | Тип | Номінал | Кількість | Примітка | ||
---|---|---|---|---|---|---|
A1, A2 | Операційний підсилювач |
RC4558
|
1 | |||
T1, T2 | Біполярний транзистор | 2SC733 | 2 | |||
D1-D3 | Випрямляючий діод |
1N4148
|
3 | |||
C1, C4 | Конденсатор | 0.015 мкФ | 2 | |||
C2, C6 | Конденсатор | 0.1 мкФ | 2 | |||
C3 | Електролітичний конденсатор | 100мкФ 16В | 1 | |||
C5 | Конденсатор | 0.01 мкФ | 1 | |||
C7 | Електролітичний конденсатор | 10мкФ 16В | 1 | |||
R1 | Резистор |
10 кОм
|
1 | |||
R2 | Резистор |
4.7 кОм
|
1 | |||
R3, R4 | Резистор |
47 кОм
|
1 | |||
R5 | Резистор |
1 кОм
|
1 | |||
R6 | Резистор |
4.7 МОм
|
1 | |||
P1 | Змінний резистор | 100 кОм | 1 | |||
