Цифровий темброблок

Додаткова регулювання гучності та балансу. На відміну від аналогічних пристроїв, у ньому немає звичних змінних резисторів для регулювань. Керування відбувається "цифровим способом" за допомогою кнопок. Діапазон регулювання гучності = 70дБ. Діапазон регулювання тембру ±12. Uпит.= 2,1...8В.

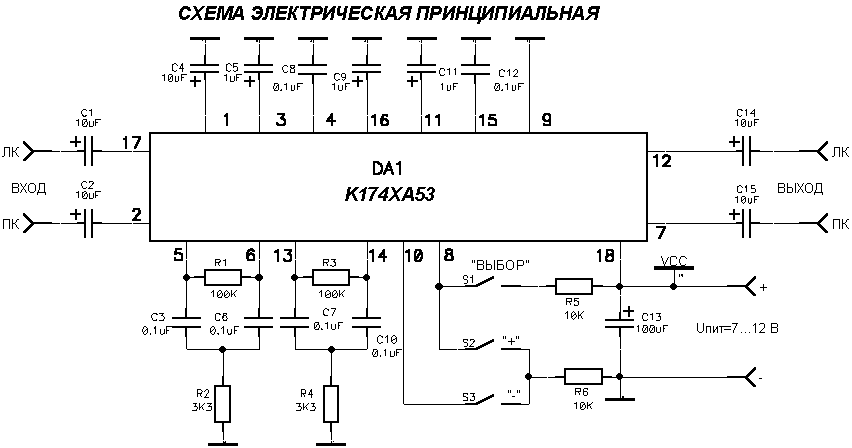

Схема цифрового темброблока

Фото цифрового темброблока

Список радіоелементів

Обозначення	Тип	Номінал	Кількість	Примітка
DA1	Регулятор гучності, тембру та балансу	К174ХА53	1
С1, С2, С4, С14, С15	Електролітичний конденсатор	10 мкФ	5
С3, С6-С8, С10, С12	Конденсатор	0.1 мкФ	6	Керамічний
С5, С9, С11	Електролітичний конденсатор	1 мкФ	3
С13	Електролітичний конденсатор	100 мкФ	1
R1, R3	Резистор	100 кОм	2
R2, R4	Резистор	3.3 кОм	2
R5, R6	Резистор	10 кОм	2
S1-S3	Кнопка тактовая		3
					Додати всі

Прикріплені файли:

Цифровий темброблок.lay (41 Кб)
