Цифровий регулятор гучності-2

1 - збільшити гучність
2 - скидання
3 - тактовий вихід

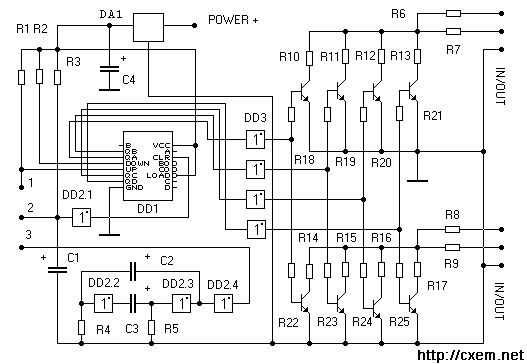

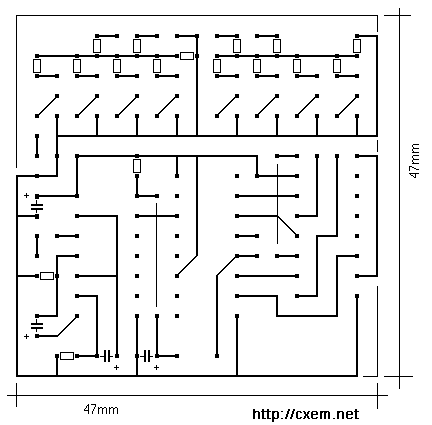

Регулятор був задуманий для роботи з виносним провідним пультом, має 16 рівнів гучності, керованих кнопками збільшення гучності та скидання. DD1 - лічильник, видає 16-розрядний двійковий код для керування Т-образним подільником напруги. DD2 використовується як тактовий генератор. DD3 інвертує сигнал від лічильника. Регулюючий елемент виконаний на резисторах R6/R7, R8/R9 та транзисторних ключах, які, підключаючи певні опори на загальний провід, утворювали Т-образний подільник напруги.
