Тонокомпенсований регулятор гучності з глибокою корекцією

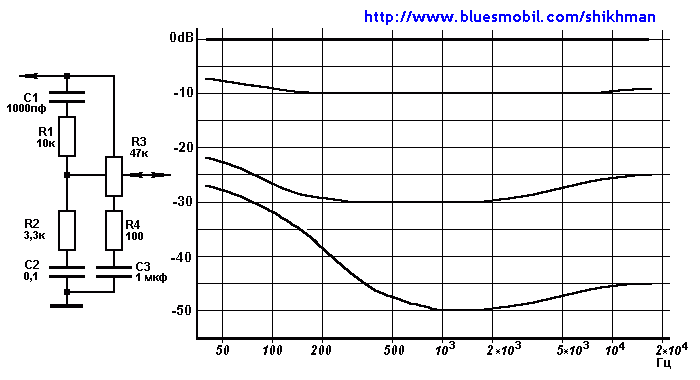

Недостатня ступінь підйому АЧХ на нижчих частотах у регуляторів, про які йшлося, пояснюється застосуванням коригувальних ланцюгів першого порядку. У ТРГ, показаному на малюнку нижче, глибина корекції при малій гучності збільшена за рахунок введення ланцюга R4C3, що утворює разом з ділянкою змінного резистора від рухомої частини до відводу другий частотно-залежний дільник. Застосування двоступеневої корекції дозволяє довести підйом АЧХ при мінімальній гучності до 20...26 дБ на частоті 50Гц. Зворотна сторона цієї переваги - звуження діапазону регулювання гучності до 45-50 дБ, що, втім, у більшості випадків виявляється цілком достатнім.

Схема

Література

  1. Іванов А. Тонкомпенсований регулятор гучності - Радіо №12/1993 с.21
  2. Зуєв П. Регулятор гучності з розподіленою частотною корекцією - Радіо №8/1986 с.49-51
  3. Давидов М. Акустичні системи радіовещальних приймачів - Радіо №4/1956 с.52-54
  4. Боздек Й. Конструювання додаткових пристроїв до магнітофонів (1977, пер. з чеської) - М. Енергоіздат, 1981. с.174,188.
