Тонокомпенсований регулятор гучності на резисторі з одним відводом (Варіант 2)

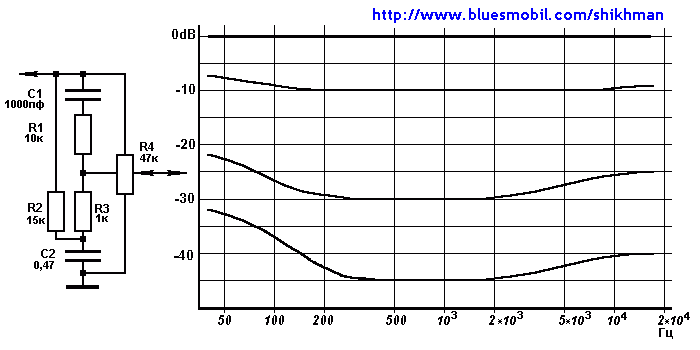

Дещо більшу ступінь корекції АЧХ в області низьких частот забезпечує регулятор, схема якого наведена на цьому малюнку. Його прототип застосовувався в 50-х роках у радіоприймачах фірми Philips [3]. Приклади використання таких регуляторів у сучасних промислових конструкціях автору невідомі. Цепка R2C2R3 утворює ФНЧ, сигнал з виходу якого подається на відвід регулятора. Цьому ТРГ властиві ті самі недоліки, що й попередньому, хоча й у меншій мірі.

Література

1. Іванов А. Тонкомпенсований регулятор гучності - Радіо №12/1993 с.21
2. Зуев П. Регулятор гучності з розподіленою частотною корекцією - Радіо №8/1986 с.49-51
3. Давидов М. Акустичні системи радіовещальних приймачів - Радіо №4/1956 с.52-54
4. Боздек Й. Конструювання додаткових пристроїв до магнітофонів (1977, пер. з чеської) - М. Енергоіздат, 1981. с.174,188.
