Тонокомпенсований регулятор гучності на резисторі без відводів

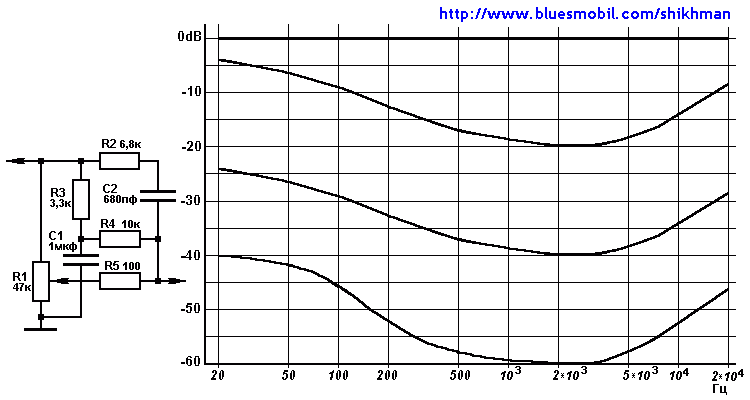

На нижньому рисунку показана схема ТРГ на змінному резисторі без відводів, що використовує фільтровий спосіб корекції АЧХ. Фільтр R2R3R4C1C2, що подавляє середні частоти сигналу, починає працювати при малих рівнях гучності, завдяки чому відбувається підйом нижчих і вищих частот звукового діапазону. Варіанти подібного регулятора широко використовуються в аматорських розробках.

Література:

1. Іванов А. Тонкомпенсований регулятор гучності - Радіо №12/1993 с.21
2. Зуєв П. Регулятор гучності з розподіленою частотною корекцією - Радіо №8/1986 с.49-51
3. Давидов М. Акустичні системи радіовещательных приймачів - Радіо №4/1956 с.52-54
4. Боздек Й. Конструювання додаткових пристроїв до магнітофонів (1977, пер. з чеської) - М. Енергоіздат, 1981. с.174,188.
