Тонкомпенсований регулятор гучності, з регулюванням глибини корекції на резисторі з одним відводом

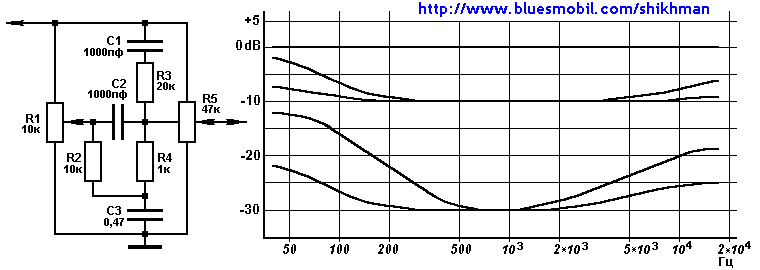

Схема розробленого автором простого ТРГ з регульованою корекцією на основі резистора з відводом наведена на рисунку нижче. Регулювання глибини корекції одночасно по нижчим і вищим звуковим частотам здійснюється змінним резистором R1. Якщо регулювання в області вищих частот не потрібне, можна виключити конденсатор C2, а опір резистора R3 зменшити до 10 кОм. Недолік такого ТРГ (як, власне, і всіх схем з ланцюгами першого порядку) - недостатня корекція нижчих частот при самій малій гучності. Як вже зазначалося, добавлення коригуючої ланцюга, аналогічно показаній на рис.3, ступінь підйому АЧХ на нижчих частотах можна збільшити. Використовуючи запропонований принцип, не складно ввести регулятор тонкомпенсації в звуковідтворюючу апаратуру промислового виготовлення.

Схема

Література

  1. Іванов А. Тонкомпенсований регулятор гучності - Радіо №12/1993 с.21
  2. Зуєв П. Регулятор гучності з розподіленою частотною корекцією - Радіо №8/1986 с.49-51
  3. Давидов М. Акустичні системи радіовещальних приймачів - Радіо №4/1956 с.52-54
  4. Боздек Й. Конструювання додаткових пристроїв до магнітофонів (1977, пер. з чеської) - М. Енергоіздат, 1981. с.174,188.
