Суматор і регульований ФНЧ для сабвуферного каналу
Пропоновані схеми призначені якраз для таких випадків. Більшість з них були розроблені за проханням трудящихся. Тому, до речі, мало малюнків друкованих плат - це справа суто індивідуальна, залежить від деталей і компоновки в цілому. Але плати залежить багато чого, в тому числі і кількість граблів, на які натрапить радіолюбитель при повторенні, тому всі доповнення тільки вітаються. Я поки проектую плати тільки для конструкцій особистого користування, на все немає часу...
При розробці ставилося два умови:
- обійтися тільки однополярним живленням 12 вольт, щоб не зв'язуватися з виготовленням перетворювачів і не лізти за підвищеним напругою всередину підсилювача
- схема повинна бути вкрай простою і не вимагати для повторення особливої кваліфікації
Друкована плата для цього пристрою

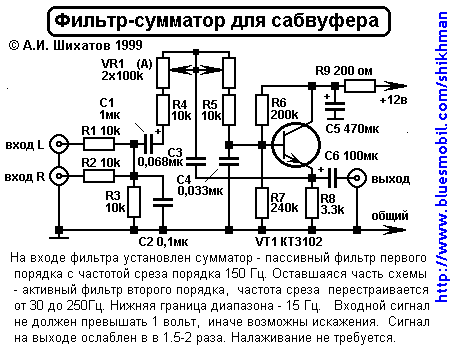

Перша схема призначена для найпростіших установок. Тому її характеристики далеки від ідеалу, але можливості цілком достатні. Великий діапазон перестройки частоти частоти срезу дозволяє використовувати сабвуфер практично з будь-якою акустикою. Якщо у магнітоли немає лінійних виходів - не біда. Схема може працювати і з колонкових виходів магнітоли. Для цього потрібно тільки збільшити опір резисторів R1,R2 до 33...100 кОм.
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка | ||
---|---|---|---|---|---|---|
VT1 | Біполярний транзистор |
КТ3102
|
1 | BC546 | ||
С1 | Електролітичний конденсатор | 1 мкФ 10В | 1 | |||
C2 | Конденсатор | 100 нФ | 1 | |||
C3 | Конденсатор | 68 нФ | 1 | |||
C4 | Конденсатор | 33 нФ | 1 | |||
C5 | Електролітичний конденсатор | 100 мкФ 16В | 1 | |||
C6 | Електролітичний конденсатор | 100 мкФ 10В | 1 | |||
VR1 | Змінний резистор | 100 кОм | 1 | Подвійний | ||
R1-R5 | Резистор |
10 кОм
|
5 | |||
R6 | Резистор |
200 кОм
|
1 | |||
R7 | Резистор |
240 кОм
|
1 | |||
R8 | Резистор |
3.3 кОм
|
1 | |||
R9 | Резистор |
200 Ом
|
1 | |||
