Суматор, регульований ФНЧ і фазообертач для сабвуферного каналу на польових транзисторах та ОУ, двополюсне живлення, High Input

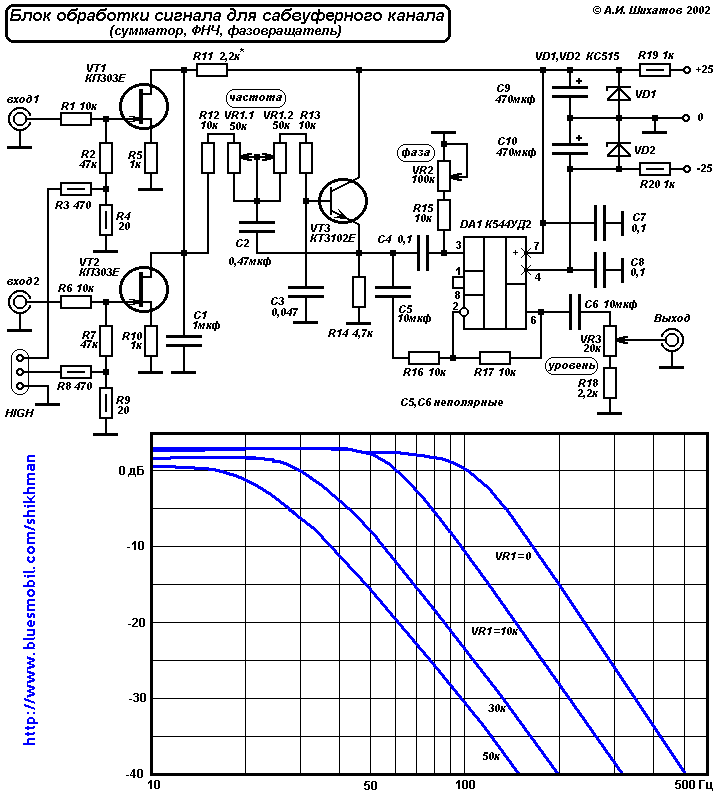

В тих випадках, коли потрібно вбудувати блок формування сигналу сабвуфера безпосередньо в підсилювач, має сенс перейти на двополюсне живлення ОУ. Нижче наведено варіант схеми, доповнений входом високого рівня та регулятором посилення. Резистор R18 визначає мінімальний рівень вихідного сигналу. Якщо потрібно знижувати його до нуля, резистор слід замінити перемичкою або знизити опір до 100-200 Ом. Вхідні каскади та фільтр залишилися практично без змін, але завдяки збільшенню напруги живлення до 15 В кілька підвищена перевантажувальна здатність. Невелике зміна номіналів фільтра збільшило його добротність, як наслідок - підвищилась крутість АЧХ безпосередньо в зоні перегину. При широкій смузі вона наближається до фільтра третього порядку. При налаштуванні потрібно досягти, щоб постійна напруга на еміттері транзистора VT3 становила 6-7 вольт.

Якщо потрібно збільшити коефіцієнт передачі цього фільтра, можна зашунтувати резистори в стоках польових транзисторів електролітичними конденсаторами ємністю від 10 мкф і вище. Посилення зросте приблизно в 3 рази, але є ризик появи спотворень.

Деталі та монтаж

Для плавної регулювання частоти срезу потрібні резистори з нелінійною залежністю опору (тип Б). В середньому положенні рухомого контакту опір однієї половини підкови у них помітно більше, ніж у іншої. Включити їх потрібно так, щоб рухомий контакт закорочував секцію з більшим опором.

Керамічні конденсатори в звуковому тракті використовувати не можна через мікрофонний ефект, їх можна ставити тільки в ланцюзі живлення. З недорогих і доступних краще всього використовувати поліпропіленові, фторопластові або лавсанові. Наприклад, К73-17 (від 0,01 до 6,8 мкф, напруга від 50 до 630В, ціна від 0,5 до 8 р за штуку в залежності від розміру та допуску). Конденсатори потрібно підібрати в пари з мінімальним розкидом (важливо не точне значення ємності, а розсогласування по каналах). Багато сучасні мультиметри дозволяють вимірювати ємність безпосередньо. Якщо такої можливості немає, краще використовувати конденсатори з допуском 5%.

Польові транзистори по каналах потрібно підбирати в пари по початковому струму стоку та напрузі відсічення. Якщо немає такої можливості, краще використовувати транзистори з однієї партії - в межах упаковки розкид параметрів зазвичай невеликий. Замість КП303 можна використовувати складання серії КПС, там ідентичність пар забезпечується технологічно. Замість КТ3102Е можна використовувати будь-які інші n-p-n транзистори з коефіцієнтом передачі струму більше 50. Словом, можливості для творчості відкриваються широкі...

Щоб уникнути наведень, у транзисторів КП303 потрібно з'єднати з загальним проводом земляну ніжку транзистора (вивід корпусу). Вхідні дільники також повинні бути як можна ближче до транзистора, щоб у ланцюзі дільник-затвор не було довгих проводів. Особливо важливо це при високому опорі дільника.
