Регулятор гучності та тембру - КР174ХА54

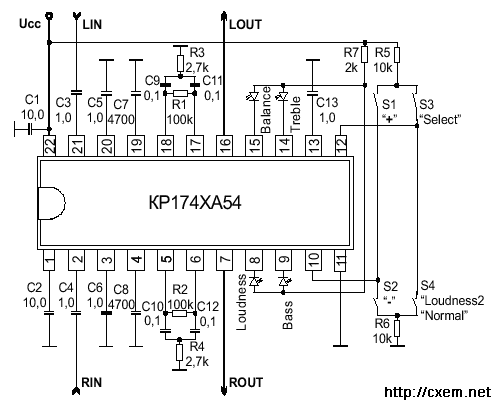

Мікросхема КР174ХА54 виконує функції регулятора гучності, тембру та балансу в стереофонічних системах і призначена для застосування в низьковольтній малогабаритній звуковідтворювальній апаратурі з кнопковим управлінням.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| Мікросхема | КР174ХА54 | 1 | ||
| С1, С2 | Конденсатор | 10 мкФ | 2 | |
| С3-С6, С13 | Конденсатор | 1 мкФ | 5 | |
| С7, С8 | Конденсатор | 4700 пФ | 2 | |
| С9-С12 | Конденсатор | 0.1 мкФ | 4 | |
| R1, R2 | Резистор |
100 кОм
|
2 | |
| R3, R4 | Резистор |
2.7 кОм
|
2 | |
| R5, R6 | Резистор |
10 кОм
|
2 | |
| R7 | Резистор |
2 кОм
|
1 | |
| Світлодіод | 4 | |||
| S1-S4 | Тактовий кнопка | 4 |
