Регулятор гучності, балансу та тембру на TDA1524A

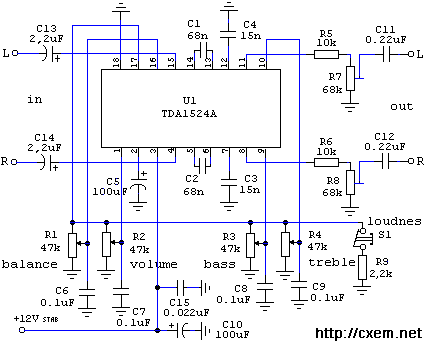

Технічні характеристики регулятора: Полоса частот 20-20 000Hz Регулювання тембру на частоті 40Hz (bass) -19/+17db Регулювання тембру на частоті 16Khz (treble) -15/+15db Регулювання балансу -40db Вхідний опір 10-60K Вихідний опір 300Om Регулювання гучності не менше -80/+21,5db Коефіцієнт гармонік не більше 0,3% Відносний рівень шумів не більше -80db Напруга живлення 6-18V Дана схема реалізована на інтегральній мікросхемі компанії Philips TDA1524A (А1524А - аналог компанії RFT). Мікросхема є двоканальним (стереофонічним) регулятором гучності, балансу і тембру низьких і високих частот. Також є loudnes (частотна компенсація). Змінні резистори можна використовувати будь-які, оскільки регулювання гучності, балансу і тембру в даній мікросхемі здійснюється електронним способом. Підстроювальні резистори R7 і R8 регулюють підсилення вихідного сигналу, кнопка S1, що включає частотну компенсацію регулятора гучності (на схемі вимкнена), повинна бути з фіксацією. Для тих, хто хоче постійно використовувати частотну компенсацію без можливості відключення, можуть виключити з схеми елементи S1 і R9. У процесі роботи мікросхема нагрівається. Приклейте до неї (наприклад, клеєм "Момент") невеликий П-подібний радіатор з алюмінію. Це підвищить надійність роботи і термін служби мікросхеми.

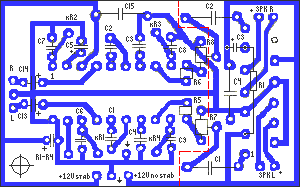

На наведеній тут друкованій платі розмірами 50Х31 мм, окрім регулятора гучності, балансу і тембру, знаходиться підсилювач потужності, описаний у статті Підсилювач потужності на TDA1552Q. Пристрої розділені на платі червоною пунктирною лінією. Зліва розташований регулятор гучності, балансу і тембру на TDA1524A, справа - підсилювач потужності на TDA1552Q. Елементи підсилювача R1 C3 припаюються зі сторони друкованих провідників.
