Пристрій розширення стереобази

Цей пристрій дозволяє посилити стерео ефект за рахунок подавлення однакової складової обох каналів.

На OP1 та OP2 зібрані неінвертувальні підсилювачі. Де R5 та R6 – це ООС, а R3 задає міжканальну ООС, яка і створює ефект розширення стерео за рахунок подавлення центральної складової. Сигнал надходить через С1 та С2 на подвоєний резистор R2-R4. В крайньому лівому положенні цей резистор замикає канали, отримуючи стерео, в крайньому правому – дає повний ефект пристрою. На виході стоїть подвоєний змінний резистор R7-R8, з якого через конденсатори C3 та C4 сигнал надходить на вихід.

Живлення схеми – двополюсне +-12В.

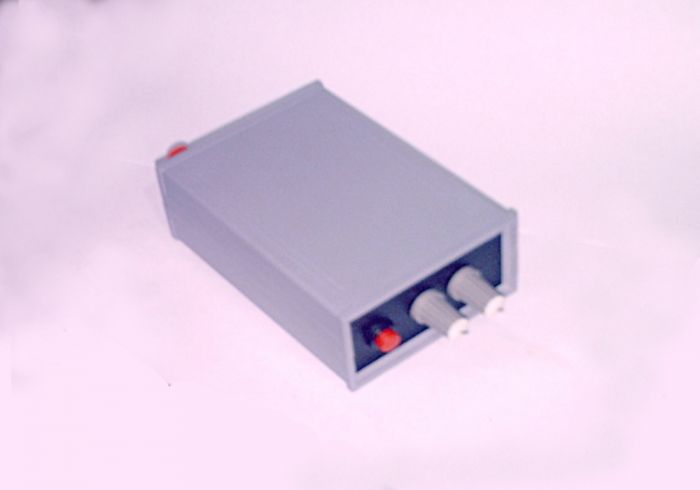

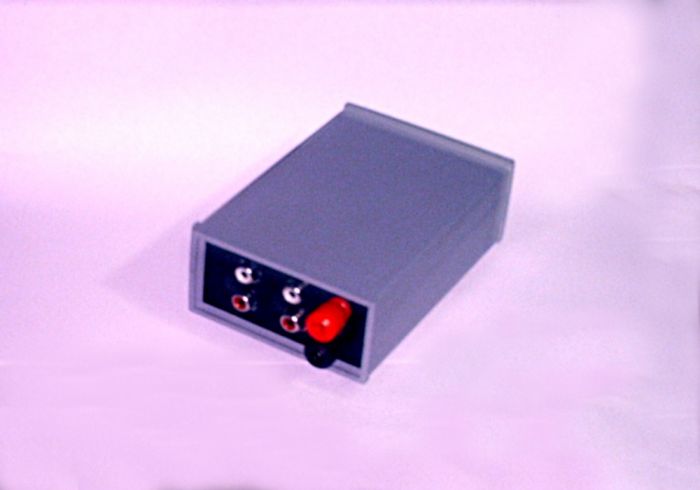

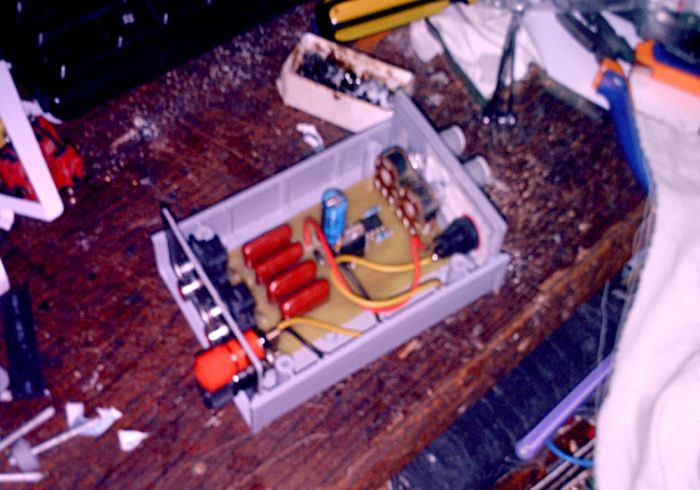

Пристрій встановлено в стандартний пластиковий корпус.

Список радіоелементів
