Простий НЧ сепаратор для саба

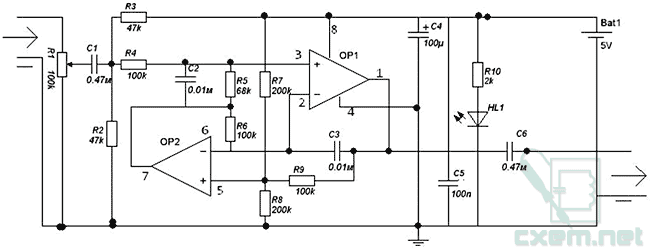

Нещодавно мені дуже потрібен був саб для друга. Пошукавши тоді в інтернеті, я на диво не знайшов жодної нормально схеми. Але ж раніше коли-то робив. І точно, пошукавши тоді у себе в паперах, знайшов цю схемку на операційнику. Зараз мені теж знадобилося подібний пристрій, і я знову згадав про неї.

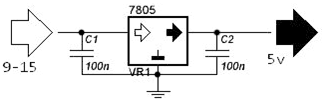

Підключати через кренку 5 вольт:

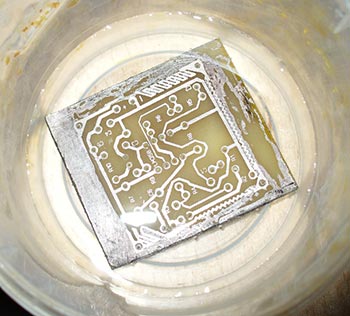

На винті знайшов плату. Переклав по ЛУТ-у і протравив у лимонно-пероксидній суміші (100 мл перекису водню на 30 гр лимонної кислоти і 5 грамів солі.) Потім свердлимо дірки (вибачте, фоток дати не можу – соромно показувати, як я сверлю батьківським «бошем» на 500 ватт, і за цю одну плату зламав 4 штуки сверел по 1мм.) Далі лудимо. Я лужу важливі плати рідким оловом: 1 буквально 10 сек назад поклав (ще видні червонуваті ділянки міді)

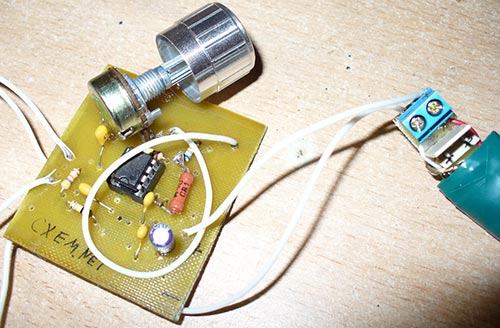

Тепер паяємо компоненти (примітка до наступних фото: 2 стоомника і 1 по 10 нанофарад припаяні знизу, оскільки хороших не було, і я припаяв б/у радянські, світлодіода немає (нафіга він потрібен у коробці?), переменник стоїть криво, оскільки плата буде обрізатися під корпус, а там виходить він кривуватий всередині + стабілізатор треба в корпус кудись приткнути - потрібно місце.) Ось що у нас вийшло: запитка від USB – 5 вольт:

Тепер поговоримо про характеристики. На вхід поступає сигнал з попереднього підсилювача. Переменник регулює вхідну і => вихідну гучність. Споживання близько 6ма. (досить мало) так само дуже малий рівень власних шумів, простота і дешевизна конструкції, доступність всіх елементів.  ~ частота срезу це 100 герц. Пристрій посилює звуки до 100 герц і глушить більше 100, але їх чути. На виході обов'язково ставити підсилювач. Пробував тда28922 і навушники ракушки – вуха конкретно плющит. Але взагалі, якщо застосовувати цей фільтр серйозно, то краса цього приладу починає розкриватися на 60-80 ватному підсилювачі. Ось саме цей зразок піде на підсилок 140 Ватт.

Плату дзеркалити не треба! Вона зроблена на просвіт!
