Підсилювач на TDA2822 з регулятором тембру

Данный усилитель создавался специально для подключения к любой переносимой аппаратуре. Плеер, приёмник, ноутбук (кстати, можно приспособить для питания от шины USB) и прочей.

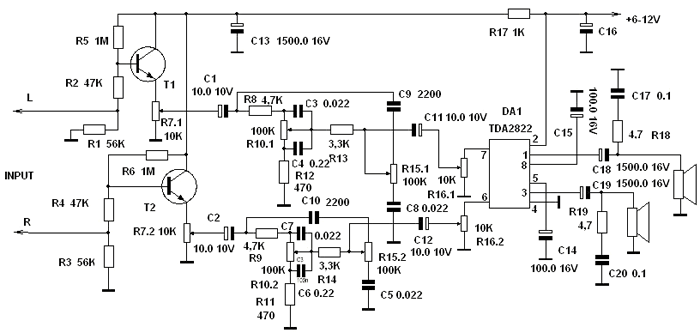

Принципиальная электрическая схема:

Транзисторы Т1 и Т2 – КТ3102Б. Включены по схеме с общим коллектором и обеспечивают большое входное сопротивление.  С них сигнал поступает на регулятор тембра собранный по классической схеме. Стоящий на входе резистор R7.1 и  R7.2 выполняют функцию регулятора баланса. Далее сигнал поступает на усилитель мощности. Схему блока питания не привожу, потому что питать усилитель можно от любого стабилизированного источника напряжения от 3 – 15 в, в том числе от USB.

Правильно собранный усилитель в налаживании не нуждается.

Конструктивно усилитель собран на двух платах. Регулятор тембра и усилитель мощности.

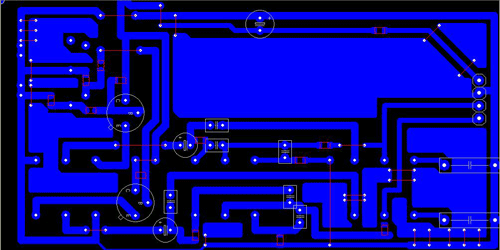

Так выглядит плата регулятора тембра.

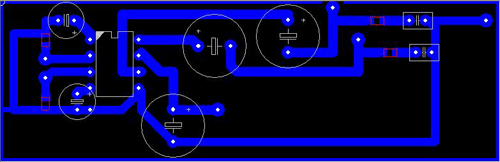

Так выглядит печатная плата усилителя мощности.

Применяемые детали и возможная замена: В качестве Т1,Т2 применяются транзисторы типа КТ3102Б, но можно применить транзисторы такого же типа с любым буквенным обозначением.
При отсутствии микросхемы TDA2822 её можно заменить двумя микросхемами типа LM386N, включив их по типовой схеме. В этом нет ничего сложного.
