Пасивний регулятор тембру комбінований

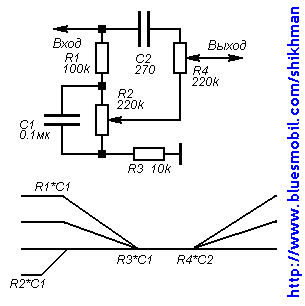

Вариант темброблока с регулированием частоты перегиба АЧХ в низкочастотной области показан на верхнем, а его ЛАЧХ - на нижнем рисунках. Резистор R2 регулирует частоту перегиба АЧХ, а R4 -её наклон. Совместное действие регуляторов позволяет получить значительные пределы и большую гибкость регулирования.
