Пасивний регулятор тембру класичний повний

Основний недолік ще нещодавно популярних активних регуляторів тембру полягає в використанні глибокої частотно-залежної ООС і великих додаткових спотвореннях, що вносяться ними в регульований сигнал. Ось чому в високоякісній апаратурі бажано застосовувати пасивні регулятори. Правда, і вони не позбавлені недоліків. Найбільший з них - значне затухання сигналу, відповідне діапазону регулювання. Але оскільки глибина регулювання тембру в сучасній звуковідтворювальній апаратурі невелика (не більше 8...10 дБ), то в більшості випадків вводити в тракт сигналу додаткові каскади підсилення не потрібно.

Інший, не такий суттєвий недолік таких регуляторів - необхідність застосування змінних резисторів з експоненціальною залежністю опору від кута повороту рухомого контакту (група "В"), що забезпечують плавне регулювання. Проте простота конструкції та високі якісні показники все ж схиляють конструкторів до використання саме пасивних регуляторів тембру.

Слід зазначити, що ці регулятори вимагають низького вихідного опору попереднього каскаду та високого вхідного опору наступного.

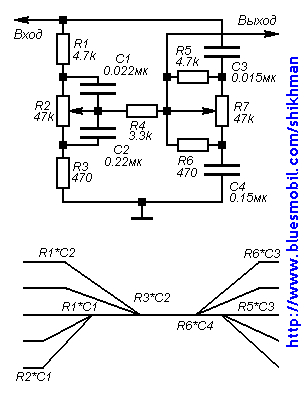

Розроблений англійським інженером Баксандалом у 1952 році регулятор тембру [1] став, напевно, найпоширенішим частотним коректором в електроакустики. Класичний варіант схеми складається з утворюючих міст два ланцюги першого порядку - низькочастотний R1C1R3C2R2 та високочастотний C3R5C4R6R7 (рис.1,а). Аппроксимовані логарифмічні амплітудно-частотні характеристики (ЛАЧХ) такого регулятора наведені на рис.1,б. Там же наведені розрахункові залежності для визначення постійних часу точок перегину АЧХ.

Теоретично максимально досяжна крутизна АЧХ для ланцюгів першого порядку складає 6 дБ на октаву, але при практично реалізованих характеристиках через незначну різницю частот перегину (не більше декади) та вплив попередніх і наступних каскадів вона не перевищує 4...5 дБ на октаву. При регулюванні тембру фільтр Баксандала змінює лише нахил АЧХ без зміни частот перегину. Вносиме регулятором на середніх частотах затухання визначається співвідношенням n=R1/R3. Діапазон регулювання АЧХ при цьому залежить не лише від величини затухання n, але й від вибору частот перегину частотної характеристики, тому для його збільшення частоти перегину встановлюють в області середніх частот, що, у свою чергу, загрожує взаємним впливом регулювань.
