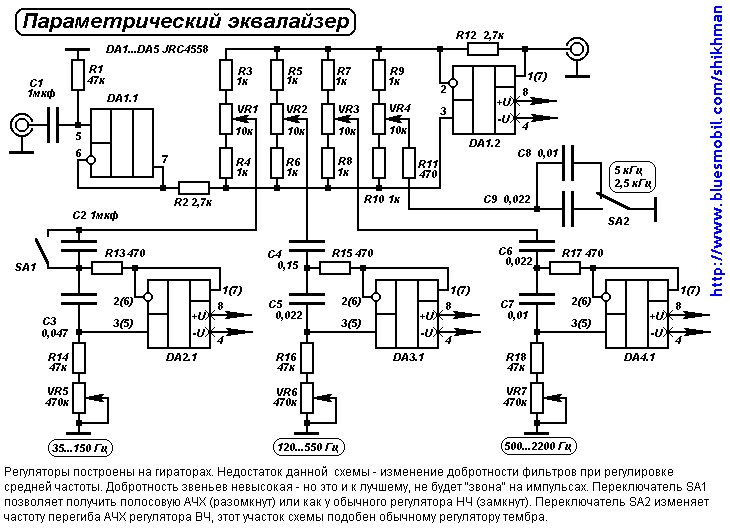

Параметричний еквалайзер
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание |
|---|---|---|---|---|
| DA1-DA4 | Микросхема | JRC4558 | 4 | |
| С1, С2 | Конденсатор | 1 мкФ | 2 | |
| С3 | Конденсатор | 0.047 мкФ | 1 | |
| С4 | Конденсатор | 0.15 мкФ | 1 | |
| С5, С6, С9 | Конденсатор | 0.022 мкФ | 3 | |
| С7, С8 | Конденсатор | 0.01 мкФ | 2 | |
| R1, R14, R16, R18 | Резистор |
47 кОм
|
4 | |
| R2, R12 | Резистор |
2.7 кОм
|
2 | |
| R3-R10 | Резистор |
1 кОм
|
8 | |
| R11, R13, R15, R17 | Резистор |
470 Ом
|
4 | |
| VR1-VR4 | Переменный резистор | 10 кОм | 4 | |
| R5-R7 | Переменный резистор | 470 кОм | 3 | |
| SA1 | Выключатель | 1 | ||
| SA2 | Переключатель | 1 | ||
| Разьем | 2 | Вход и выход |
