Комбінований регулятор гучності та тембру

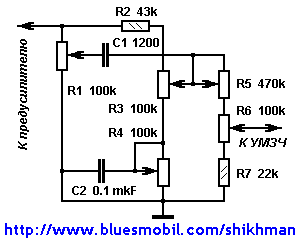

Змінний резистор R1 регулює АЧХ в області вищих звукових частот, R4 - в області нижчих. У верхньому за схемою положенні рухомого контакту резистора R4 АЧХ має підйом, а в нижньому - завал в області вищих звукових частот. При встановленні в верхнє положення рухомого контакту резистора R4 АЧХ має підйом в області нижчих звукових частот. У нижньому положенні рухомого контакту цього резистора АЧХ горизонтальна. Резистори R3, R5, R6 виконують відповідно функції регуляторів гучності, максимальної гучності та балансу.

Схема

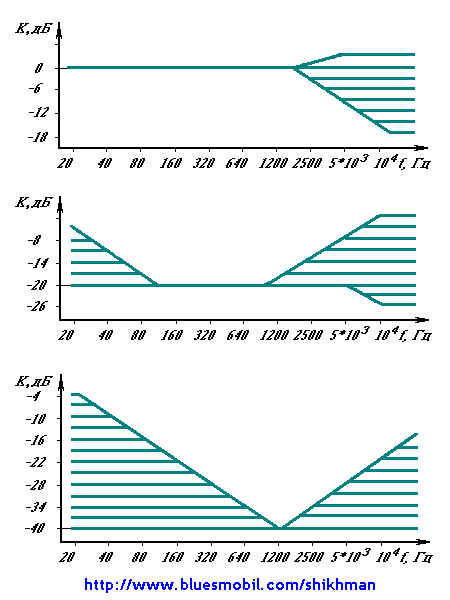

Характер корекції АЧХ і діапазон регулювання залежать від положення рухомого контакту регулятора гучності R3. У верхньому (за схемою) положенні його рухомого контакту (максимальний рівень гучності) АЧХ буде мати вид, показаний на рис.2,а. Цей рівень гучності прийнято за 0 дБ. АЧХ при рівнях гучності -20 і -40 дБ показані відповідно на рис.2,б і 2,в.

Для розрахунку номіналів елементів регулятора використовувалися наступні співвідношення: R1=R3=R4=R6=R, R5=5*R, R2=0,4*R, R7=0,2*R; C1(нФ)=100/R(кОм), C(нФ)=10000/R(кОм).

Розрахункові коефіцієнти у формулах емпіричні і носять рекомендований характер. У реалізованому автором екземплярі регулятора R прийнято рівним 100 кОм. Відповідні цій величині стандартні номінали резисторів і конденсаторів можуть мати відхилення до 30%. Наприклад, R1=R3=R4=R6=100 кОм; R5=470 кОм; R2=39...43 кОм; R7=10...22 кОм; C1=750...1200 пФ; C2=0,1 мкФ.

Схема

Список радіоелементів

Обозначення Тип Номінал Кількість Примітка
C1 Конденсатор 1200 пФ 1
C2 Конденсатор 0.1 мкФ 1
R1, R3, R4, R6 Змінний резистор 100 кОм 4
R2 Резистор
43 кОм
1
R5 Змінний резистор 470 кОм 1
R7 Резистор
22 кОм
1
