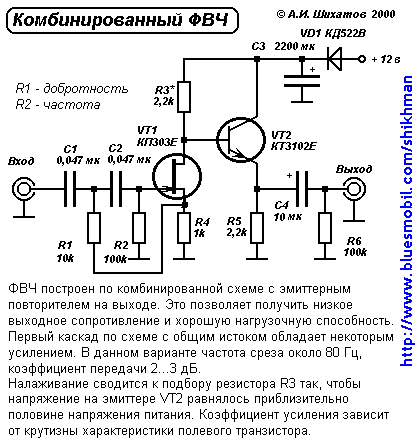

Комбінований фільтр ФВЧ

За бажання частоти зрізу, порядок і тип фільтрів можна змінити. Необхідні для розрахунку формули є в "Довіднику". До речі, коефіцієнт передачі джерельного повторювача (0,7...0,85) залежить від крутизни характеристики транзистора. Тому розрахункові значення частотозадаючих елементів потрібно коригувати або використовувати формули, які враховують коефіцієнт передачі. Вони є, наприклад, у двотомнику Горовіца і Хілла. Нехай це буде "домашнім завданням".

Окрім цього прості фільтри на джерельних повторювачах мають і інші недоліки. Основний - невисокий коефіцієнт передачі. При використанні поширених маломощних польових транзисторів з крутизною 3-7 мА/В сигнал на виході основних каналів буде ослаблений на 2...3 дБ. У поєднанні з невисокою перевантажувальною спроможністю по виходу з цього витікає тільки одне - чутливість підсилювача має бути порядку 300...500 мВ.

Щоб подолати цей недолік, можна використовувати комбіновані каскади структури "Загальний джерело - загальний колектор" з підсиленням 2-3 дБ. Зверніть увагу, що сигнал на виході інвертований.
