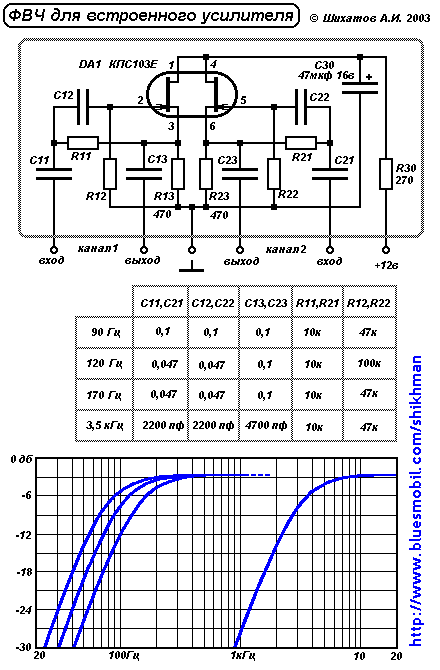

ФВЧ для вбудованого підсилювача

І, нарешті, ще один варіант фільтра з фіксованою частотою зрізу. Ніяких схемотехнічних новинок тут немає - схема повторює розглянуті вище. Для спрощення конструкції замість одиничних польових транзисторів використані збірки КПС103. Основне призначення - ФВЧ для вбудованих підсилювачів головного пристрою, що дозволяє організувати двосмугове підсилення. Внаслідок малого кількості деталей простіше обійтися без друкованої плати, зібравши конструкцію у вигляді об'ємного модуля. Після перевірки працездатності його можна залити парафіном, компаундом або епоксидною смолою.
