Електронний регулятор гучності на KA2250

Набридло крутити? Хочеться натискати? Ніяких проблем. Зараз я вам розповім, як зробити кнопковий двоканальний регулятор гучності всього на одній мікросхемі. Є така корейська компанія - Samsung. Ця компанія випускає нічим не примітні побутові вироби, такі як мобільні телефони та танки. Але й у них можна знайти щось приємне. Цього разу - це мікросхема КА2250. Мікросхема є електронним регулятором гучності з такими параметрами:

• Діапазон регулювання, дБ 0…66
• Крок регулювання, дБ 2
• Робоча смуга частот, Гц 20…20000
• Коефіцієнт гармонік, % 0,005
• Напруга живлення, В 3…16

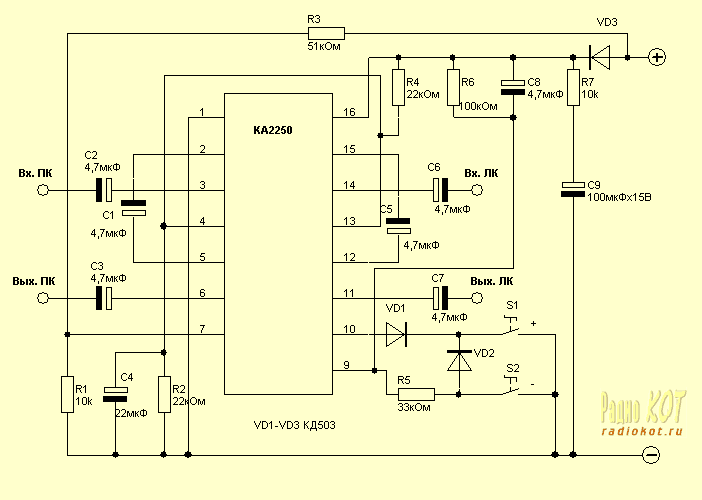

Схема:

Ні, ні, не лякайтесь - я ж сказав - корейці. У них, мабуть, своє, специфічне уявлення про зручність розташування виводів мікросхеми та топології схеми. Ну та ладно - головне, не надто багато навісних елементів, тому шанс заплутатись все ж таки зменшується. Власне, описувати то особливо і нічого - подаємо сигнал на відповідні виводи, регулюється все двома кнопками - S1 та S2.

Оскільки наші брати по розуму не передбачили в мікросхемі енергонезалежну пам'ять, можна було б зробити висновок, що гучність треба буде кожного разу виставляти заново при кожному вмиканні схеми. Але ні - вони вийшли з цього становища по-своєму, по-корейськи. При вмиканні живлення заряджається конденсатор С9. Як тільки живлення зникає і з виводу 7 мікросхеми йде рівень лог. 1, мікросхема відразу ж закриває всі свої входи та виходи і переходить в режим споживання нанотоків. При цьому, бере вона їх, звичайно, від конденсатора С9. Скажу чесно - як довго така система зможе підтримувати все це в робочому стані, не знаю. Можливо, це просто захист від короткочасних перебоїв у подачі живлення.

Додано з форуму:

Ось знайшов цю схему і виникає питання: коли на 7 виводі відносно нуля (того, що на 4 та 13) "плюс", то мікруха працює належним чином. Але в цій схемі резисторний дільник R3 та R1 підключені так, що опір R1 менше, і він підключений до мінуса живлення, тобто на 7 виводі відносно нуля буде мінус, мікруха блокується. Чи не слід було б ці резистори поміняти місцями?
Відповідь: Лапу №9 прямиком пускаєш на вмикач S1,(+), від неї ж C8 R6, потім від неї резистор на 33ки VD1 все це на вмикач S2,(-), а від лапи 10 діод на той же S2. І діоди заміни на кд521. Анод одного через резистор 33к на 9 лапу, катод його на вмикач "-". Другий - анод на 10лапу, катод на катод першого. 9 лапа виходить напряму на перемикач "+".
Zero998, Доцент.

Джерело: www.radiokot.ru
