Електронний регулятор гучності

Раніше на сайті наводилась схема цифрового регулятора гучності. Однак друкована плата не наводилась. Ми вирішили розробити свою плату, зібравши все пристрій одним блоком.

Пропонований регулятор гучності має порівняно низький коефіцієнт шуму і коефіцієнт нелінійних спотворень в порівнянні з регуляторами 174ХА53, LM1036.

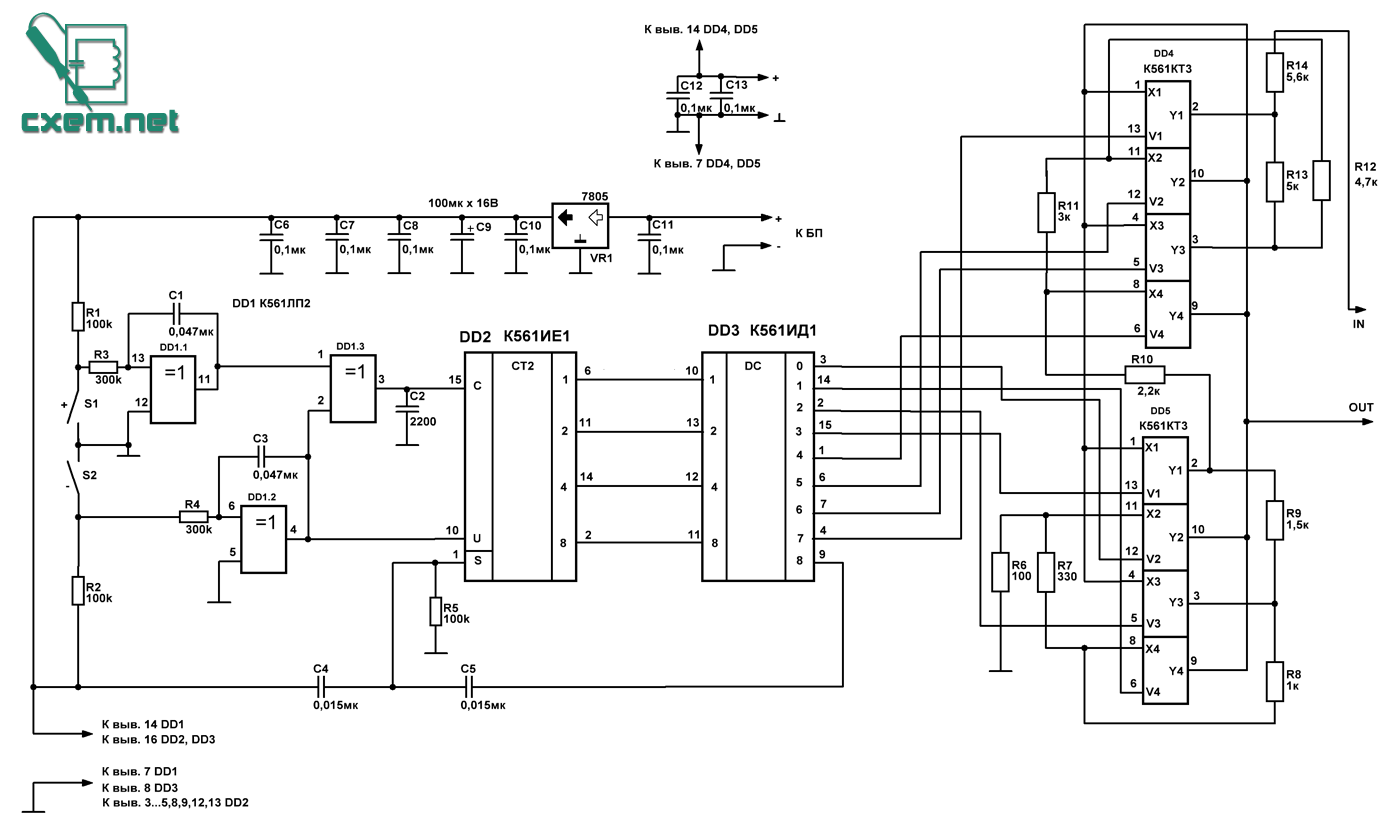

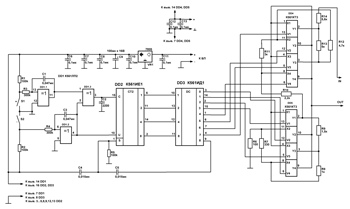

Схема пристрою складається з цифрової схеми управління та дільника напруги. Дільник напруги побудований на резисторах. На мікросхемах DD4, DD5 виконані інтегральні двонаправлені ключі, які перемикають потрібний коефіцієнт поділу вхідної напруги. Дільник має сім коефіцієнтів поділу.

Цифровий блок управління складається з вузла управління на мікросхемі DD1, реверсивного лічильника імпульсів DD2, дешифратора DD3, і стабілізатора VR1.

Технічні характеристики:
Коефіцієнт шуму – 70 дБ
Коефіцієнт нелінійних спотворень – 0,001 %
Діапазон робочих частот – 0 -100000 Гц
Вхідна напруга – 0,5В
Вихідна напруга – 0 – 0,5В
Напруга живлення – 7-15В

Принцип роботи пристрою
Аналогічний раніше представленому. Вибір рівня гучності проводиться кнопками S1 і S2. Елементи DD1.1 і DD1.2 усувають дрижання контактів кнопок. При натисканні на кнопку «+» на виході елемента DD1.1 встановлюється низький логічний рівень. Цей рівень надходить на вхід елемента DD1.3. На виході елемента з'являється високий логічний рівень, який перемкне лічильник на мікросхемі DD2. Показання лічильника збільшуються на одиницю.

При натисканні на кнопку «-«, на вході елемента DD1.2 з'являється низький логічний рівень, сигнал якого переводить реверсивний лічильник DD2 в режим віднімання. Показання лічильника зменшуються на одиницю.

Рівень гучності у вигляді чотирьохрозрядного двійкового коду надходить з лічильника DD2 на дешифратор DD3. Дешифратор DD3 перетворює чотирьохрозрядний двійковий код у позиційний, при цьому на одному з його виходів з'являється сигнал високої напруги, а на інших – низького. Далі сигнал надходить на дільники напруги.

В пристрої можна застосувати наступні деталі: резистори – ОМЛТ-0,125, конденсатори керамічні – К10-17. Мікросхеми можна замінити на аналогічні серій 176, 564, 1561.

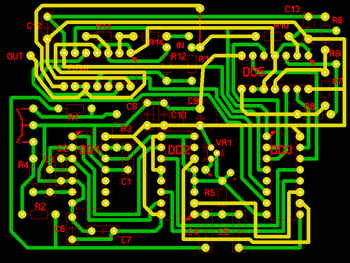

Плата змонтована на двосторонньому фольгованому текстоліті. Виводи радіодеталей повинні бути як можна коротшими. Сигнальні проводи до пристрою повинні бути екрановані. Плату також бажано екранувати. Пристрій не вимагає регулювання, за винятком дільника напруги.
