Активний фільтр з підсиленням на ОУ

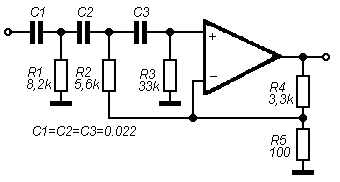

Еlegантне та не менш ефективне рішення - фільтруючий підсилювач (Power Filter) - запропоновано фірмою SGS-THOMSON. Запропонована схема об'єднує підсилювач потужності та фільтр другого (12 дБ/октава) або третього порядку (18 дБ/октава). Робота схеми базується на тому, що на сигнальному вході та вході зворотного зв'язку підсилювача присутні два однакових синфазних напруги, що й потрібно для роботи активного фільтра. Опір з боку входу ООС при цьому зазвичай близько 100 Ом, з боку сигнального - дуже високий, що також сприяє правильній роботі схеми. Схемотехнічно вони подібні фільтрам Саллена - Кі. На рисунку наведена схема фільтруючого підсилювача ВЧ з частотою зрізу 900 Гц, що реалізує фільтр Бесселя 3-го порядку.

Схема

Література

  1. Іванов А. Тонкомпенсований регулятор гучності - Радіо №12/1993 с.21
  2. Зуєв П. Регулятор гучності з розподіленою частотною корекцією - Радіо №8/1986 с.49-51
  3. Давидов М. Акустичні системи радіомовних приймачів - Радіо №4/1956 с.52-54
  4. Боздек Й. Конструювання додаткових пристроїв до магнітофонів (1977, пер. з чеської) - М. Енергоіздат, 1981. с.174,188.
