Активний фільтр резонансу салону на польовому та біполярному транзисторі

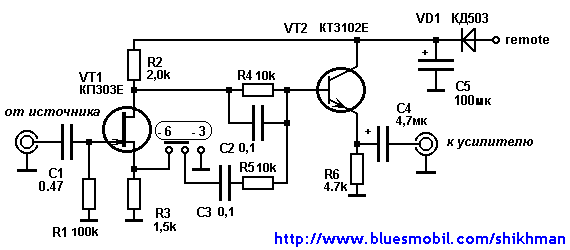

Схема активного фільтра для одного каналу наведена на рисунку вище. Перший каскад - підсилювач з розділеним навантаженням. Його задача - створити протифазні напруги для живлення фільтруючого звена C2C3R4R5. У правому положенні перемикача на схемі це вже розглянутий раніше фільтр із затуханням близько 3 дБ. У лівому положенні перемикача на фільтр надходять протифазні напруги, і затухання на частоті налаштування збільшується до 5…6 дБ. Точне значення затухання залежить від характеристик транзистора та співвідношення опорів резисторів R2 і R3. Якщо зробити їх рівними, затухання буде максимальним (8 дБ), але сигнал на виході буде ослаблений відносно вхідного на 3…4 дБ. На схемі показаний оптимальний варіант номіналів.

Вихідний каскад - звичайний емитерний повторювач. Його задача - виключити вплив навантаження на характеристики фільтра. Конденсатор C5 і діод VD1 - фільтр живлення, загальний для двох каналів. Живлення фільтра здійснюється безпосередньо від виходу remote головного пристрою, оскільки струм, що споживається по двом каналам, не перевищує 10 мА.

Окрім зазначених на схемі, можна застосувати транзистори КП303В (VT1), КТ3102 з будь-якою буквою (VT2). Діод VD1 можна використовувати будь-який малопотужний кремнієвий. Електролітичні конденсатори повинні бути на робоче напруження не нижче 16 В. Тип решти деталей не критичний, і, як писали півстоліття тому, "залежить від смаку та можливостей радіолюбителя". Корпус повинен бути металевим, в іншому випадку доведеться забезпечити його всередині екраном з мідної фольги та з'єднати з загальним проводом.

Налагодження схеми не складне. Після перевірки монтажу потрібно подати на неї живлення і виміряти постійну напругу відносно загального проводу на емітері транзистора VT2. Воно повинно становити від 50 до 70% напруги живлення і по можливості бути близьким в обох каналах. Якщо це не так, потрібно підібрати опір резистора R3 в межах 1,2...1,8 кОм. Опір цих резисторів в обох каналах повинен бути однаковим, це більш важлива умова, ніж рівність постійних напруг на виході.

Вхідний опір фільтра близько 100 кОм, вхідна напруга не повинна перевищувати 1,5 В - інакше можливе виникнення спотворень. Якщо напруга на лінійному виході джерела більше, на вході фільтра доведеться додати дільник напруги (резистор опором 100 кОм послідовно з конденсатором C1). Втрати сигналу в цьому випадку доведеться компенсувати регулюванням чутливості підсилювача. Оскільки вхідний опір досить високий, встановлювати фільтр краще в безпосередній близькості до джерела сигналу, щоб уникнути наводок на вході. Вихідний опір фільтра близько 50 Ом, що значно менше аналогічного параметра більшості головних пристроїв. Це дозволить виключити вплив параметрів з'єднувального кабелю, так що фільтр додатково виконує функції узгоджувального пристрою.

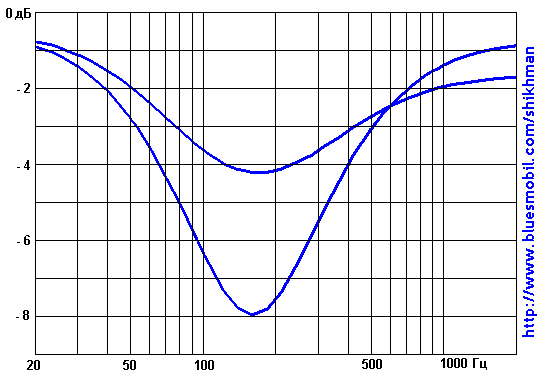

АЧХ фільтра наведена на рисунку вище. Це вже не просто фільтр, а справжній "еквалайзер оточення" (ambience equalizer). Пристрій з таким найменуванням і дуже схожою АЧХ застосовується в топових підсилювачах McIntosh, от тільки схемотехніка там складніша…
