Вихідний каскад УЗЧ

В останній час у якості вихідних каскадів радіолюбительських апаратів широко застосовуються інтегральні підсилювачі серії К174. Найбільш підходящими для цих цілей я вважаю використання мікросхем К174УН 14 та К174УН 19 (аналоги - 2003 та 2030 відповідно).

Зазвичай мікросхеми використовуються в типовому включенні, хоча можна використовувати їх з більшою користю.

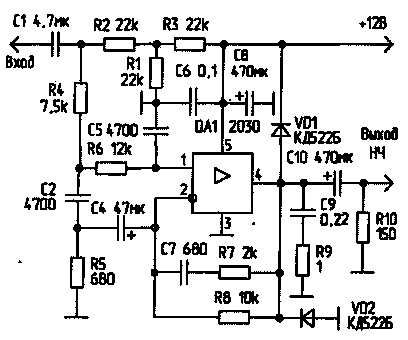

Запропонований підсилювач на мікросхемі К174УН19 був виготовлений та випробуваний у трансиверному тракті RA3PEM "Роса", замість рідкісної в наш час К174УН4, що є потужним операційним підсилювачем. У підсилювач введена ООС (ланцюг R4, R6, С2, С5), в результаті чого АЧХ підсилювача має завал 12 дБ/октаву на частотах вище 2,7 кГц.

Аналогічним чином ОС можна ввести і в УНЧ на К174УН 14.

С.САПОТЬКО (EW2AH), м.Молодечно
