Саморобний посилювач на TDA 7294 (частина 1)

Частина I

У якій розповідається про мене та мікросхему TDA 7294

Хочу відразу зазначити: за освітою я інженер-електрик, та ще й залізничний, та ще працюю не за електрикою, а на рейкозварювальному заводі. Я не відхиляюся від теми – до заліза я ще повернусь, а підводжу ось до чого: перше – це до старого анекдоту, винесеного в епіграф, друге – це те, що мої знання в електроніці досить поверхневі і сводилися в свій час до вибивання пенсії у бабусі для покупки радіодеталей для чергового приймача...

Коли я замислив автомобільний підсилювач самостійної побудови та власної конструкції, питання одразу розділилося на два. Власне, підсилювач і джерело живлення до нього. Що стосується підсилювача, вибір впав на мікросхему TDA 7294. В анотації її розрекламували так, що сльози на очі наверталися. І все – за $5. Вірилося мало. Навіть з урахуванням анекдота, розказаного вище.

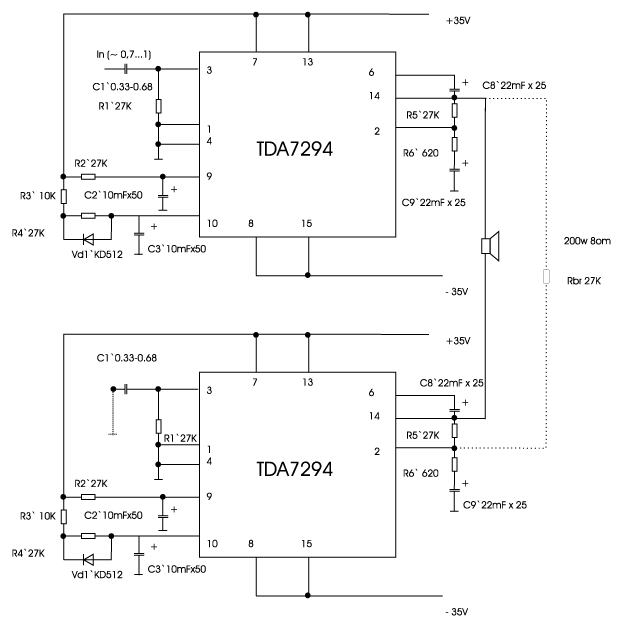

Схема підсилювача (без джерела живлення).

Гроші – невеликі навіть за масштабами залізниць, так що я купив аж одразу дві TDA 7294, блискавично зібрав плату, все впаяв, увімкнув... і прославив Господа Бога нашого, перший раз у житті запрацювало одразу. Схема на двох TDA, з'єднав в міст на навантаження 8 Ом. На вхід подав синусоїду від 0 Гц до 25 – 30 кГц амплітудою до 1 В. Сигнал на виході ідеальний: ніде не різався в усьому діапазоні до Uout = 38 – 40 В (RMS), далі при Uin > 0.85 В сигнал уже спотворювався. Показання намагався знімати одразу ж, так щоб еквівалент навантаження не червонів і не димів, та ще щоб свої 8 Ом не змінював. За всією дореволюційною арифметикою виходило, що потужність на еквіваленті становила близько 180 Вт (RMS). Навантаження прагнуло задымити і розжаритися докрасна, що підтверджувало дореволюційну арифметику. Я думаю, для $5 x 2 це круто.

Ну а як все це зазвучить на живій акустиці? З'єднав дві S90 послідовно (по 4 Ом кожна) і повісив вольтметр, на вхід подав від авто-CD сигнал (музику) – грало класно, і сам підсилювач не шумів, як це іноді роблять його «брати» з написами «HI-FI amplifier». Чим більша напис, тим сильніше шум.

Ну а як, якщо тепер на повну потужність і чорт з ним, із спотвореннями? Стрілка вольтметра стрибнула за 40 В. Першими, хто наказав довго жити, були пищалки, потім до постановки димової завіси приступили середньочастотники. Найстійкішими і живучими виявилися низькочастотні динаміки... Це перші мої втрати, далі – більше.

Підсумуємо: містова схема чистими дала Uвих = 38 В, тобто 180 Вт (RMS) на 8 Ом, ну а на межі можливостей виходило, як не крутити, Uвих = 43 В, а потужність – 230 Вт. Це все вимірювалося на низьких частотах: містова схема робилася для сабвуфера.
