Простий посилювач звуку на транзисторах

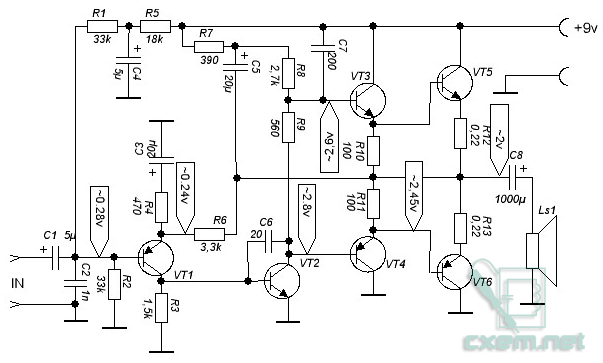

Мені знадобилося зробити простий підсилювач звуку 2-3 Вт для колонок до мобільного. Після блукання по просторах інтернету, мною була знайдена схема підсилювача з промислового апарата часів СРСР. Я трохи доопрацював схему, і ось, що вийшло:
Потужність: близько 2Вт.
Живлення: однополярне, 9В.
Динамік: 0,5ГД37, 8Ом .
Споживаний струм: 25-30мА.

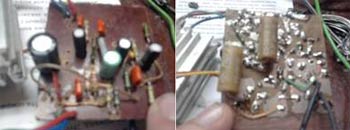

Правильно зібраний підсилювач запускається без жодної настройки, відразу, при подачі живлення.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| VT1, VT4 | Біполярний транзистор |
КТ361Г
|
2 | |||
| VT2, VT3 | Біполярний транзистор |
КТ315Г
|
2 | |||
| VT5 | Біполярний транзистор |
КТ819Г
|
1 | |||
| VT6 | Біполярний транзистор |
КТ818Г
|
1 | |||
| С1, С4 | Електролітичний конденсатор | 5 мкФ | 2 | |||
| C2 | Конденсатор | 1 нФ | 1 | |||
| C3, C5 | Електролітичний конденсатор | 20 мкФ | 2 | |||
| C6 | Конденсатор | 20 пФ | 1 | |||
| C7 | Конденсатор | 200 пФ | 1 | |||
| C8 | Електролітичний конденсатор | 1000 мкФ | 1 | |||
| R1, R2 | Резистор |
33 кОм
|
2 | |||
| R3 | Резистор |
1.5 кОм
|
1 | |||
| R4 | Резистор |
470 Ом
|
1 | |||
| R5 | Резистор |
18 кОм
|
1 | |||
| R6 | Резистор |
3.3 кОм
|
1 | |||
| R7 | Резистор |
390 Ом
|
1 | |||
| R8 | Резистор |
2.7 кОм
|
1 | |||
| R9 | Резистор |
560 Ом
|
1 | |||
| R10, R11 | Резистор |
100 Ом
|
2 | |||
| R12, R13 | Резистор |
0.22 Ом
|
2 | |||
| Ls1 | Динамік | 0.5ГД37 | 1 | |||
Прикріплені файли:

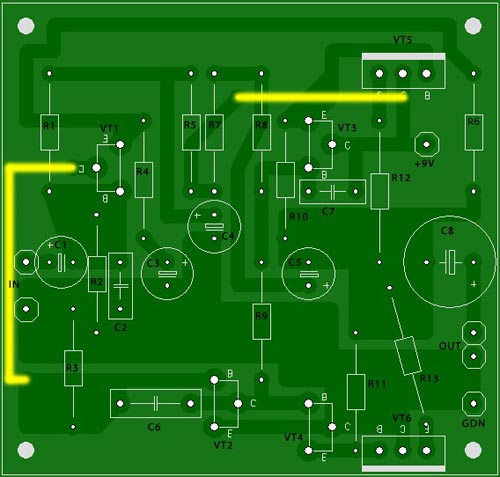

- amp156.lay (34 Кб)
