Простий посилювач потужності на КТ805 (20 Вт)
Вашій увазі пропонується черговий підсилювач потужності. Незважаючи на відносно невелику вихідну потужність, він має деякі безсумнівні переваги. По-перше, він простий, як валянок, і зовсім доступний для повторення. По-друге, в ньому немає дефіцитних і дорогих компонентів, тому зібрати його можна навіть там, де ускладнений доступ до радіодеталей або спостерігається дірка в кишені.
Характеристики підсилювача такі:
Основні характеристики:
Номінальна вихідна потужність (Rнагр = 4Ом), Вт |
20 |
Робочий діапазон частот (при нерівномірності 0,5дБ), Гц |
20...20000 |
Коеф. нелінійних спотворень, % |
0,7 |
Відношення сигнал/шум, дБ |
-70 |
Номінальне вхідне напруження, В |
1 |
Вхідний опір, кОм |
10 |
Напруга живлення, В |
+/-25 |

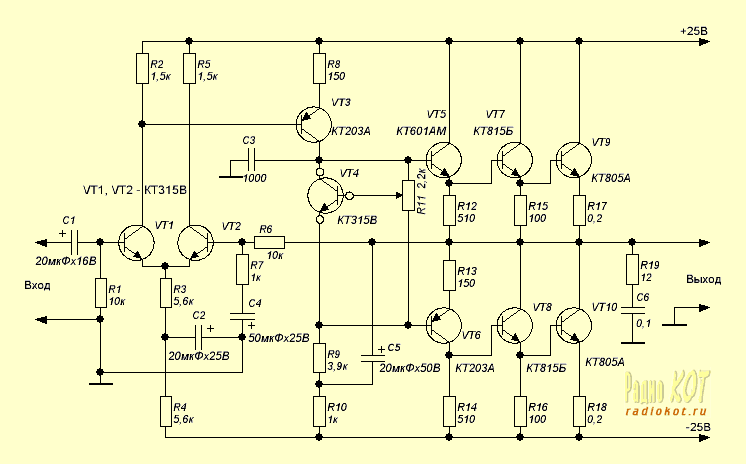

Схема:
Схема дуже проста, і якщо ви вирішили присвятити себе збору підсилювачів на розсипуху та дослідженню їх діяльності, то є сенс почати з цього підсилювача. Схема дуже стабільна і некапризна.
Транзистори VT1 і VT2 повинні бути підібрані за коефіцієнтом підсилення. Для полегшення собі життя можна взяти вже готову транзисторну збірку. Резистори R17, R18 можна виготовити з дроту.
Налаштування
Налаштування підсилювача зводиться до установки струму спокою транзистора VT9. В розрив колекторного проводу включається міліамперметр, і підстроюванням резистора R11 встановлюється струм 50-70 мА. Потім перевіряється відсутність постійної напруги на виході підсилювача з точністю 0,1В.
Вся налаштування проводиться при відключеному навантаженні.
І не забудьте щільно прикріпити транзистор VT4 до радіатора транзистора VT9. Від цього залежить температурна стабільність підсилювача. Можна, наприклад, приклеїти термоклеєм або прижати фланцем транзистора VT9.
Нижче ви можете завантажити друковану плату у форматі LAY
