Простий посилювач низької частоти на TDA7377 та NE5532

Описываемый ниже усилитель очень прост и может быть собран даже начинающими радиолюбителями.

Характеристики усилителя:

• Uвх - не более 500мв.
• Pвых - максимум 20W на канал.
• THD% - не более 0.2 при 20W.
• Глубина регулировки тембра по вч и нч не менее 10-12Дб.

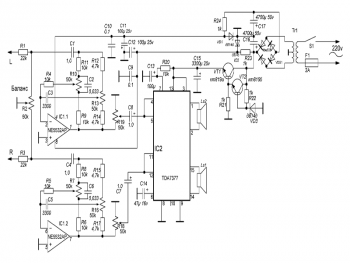

Схема усилителя

Усилитель состоит из трёх частей, а именно темброблок, усилитель мощности и блок питания. Резисторы R10 и R7 отвечают за регулировку тембра нч, R13 и R16 регулировка тембра вч. R18 и R19 громкость. Все переменные резисторы, кроме R2 сдвоенные. Для питания темброблока необходимо двухполярное питания стабилизированное с помощью простейшего стабилизатора образованного стабилитронами Д814Д (VD1 и VD2) и резисторами на 1 k (R23 и R24). Усилитель мощности питается от отдельного стабилизатора выполненного на транзисторах VT1 и VT2 и стабилитроне VD3.

В налаживании усилитель не нуждается и при правильной сборке начинает работать сразу.

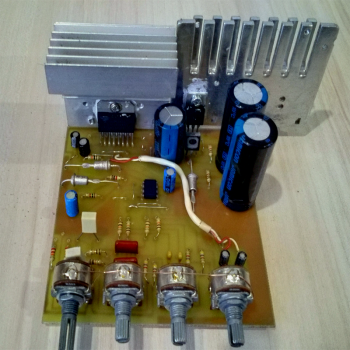

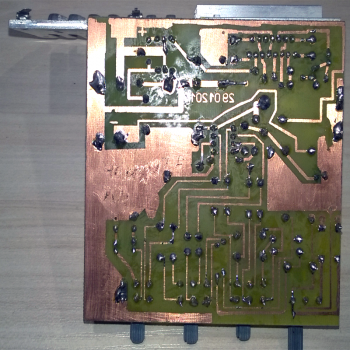

Внешний вид усилителя и вид на монтаж.

Форма радиаторов может быть любой, эти нацепил для демонстрации. Позже роль радиатора будет выполнять корпус усилителя. У читателя могут быть свои радиаторы.

Вид сверху.

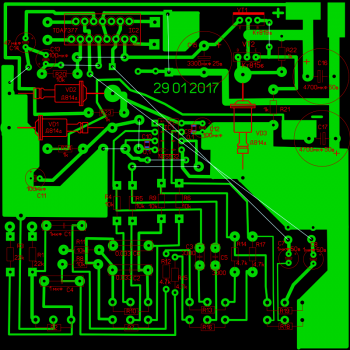

Расположение деталей на печатной плате.

Возможная замена деталей

NE5532 можно заменить на JRC4558D, NE542N (нужно изменить рисунок печатной платы). Можно заменить и двумя одиночными операционниками, правда потребуется кардинально изменить печатную плату. Можно применить и отечественные микросхемы, например К157УД2, опять же полная переделка платы. Стабилитроны VD1 - VD 3 любые на напряжение от 11 до 15в и мощностью от 0.5 - 1 W. Трансформатор с обмоткой напряжением 12 - 18 на плечо и током от 1.5а. Выпрямительный мост любой с максимальным напряжением не ниже 40в и током от 1а, либо одиночные диоды с аналогичными параметрами.
