Простий посилювач на TDA7294 з друкованою платою та зовнішнім виглядом

Увага читачів пропонується один варіант підсилювача, в якому застосована типовa схема включення TDA7294. Основні технічні характеристики підсилювача (рис. 1) такі: вхідний опір — 22 кОм; вхідна напруга — 750 мВ; номінальна вихідна потужність на навантаженні 4 Ом і при коефіцієнті гармонік 0,5 % — 70 Вт; діапазон відтворюваних частот — 20...20000 Гц; напруга живлення — ±27 В; струм спокою — 60 мА. Підсилювач має вбудовану теплову захист, а також захист від перевантажень і короткого замикання в навантаженні. Для "м'якого" включення підсилювача служить вимикач SA1. Устройство може живитися від двополюсного нестабілізованого джерела, схема якого наведена на рис. 2. Потужність мережевого трансформатора — 250 В-А, вторинні обмотки повинні бути розраховані на струм не менше 5 А.

Рис.1 Схема

Рис.2

Деталі підсилювача змонтовані на друкованій платі (рис. 3) з двостороннього фольгованого склотекстоліту розмірами 50x35 мм, плата в зборі показана на рис. 4. Для монтажу використані резистори МЛТ-0.25, конденсатори С4-С7, С10 - імпортні аналоги К50-35 і К73-17 (інші). В якості SA1 застосуємо будь-який малогабаритний кнопковий вимикач.

Головка динаміка — широкосмугова з опором 4 Ом і потужністю не менше 50 Вт. Саму мікросхему необхідно встановити на радіатор площею 600 см .

Рис.3

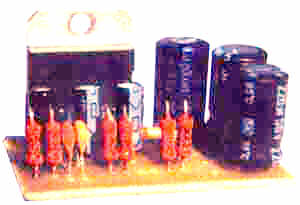

Рис.4

Для кращого теплообміну її корпус слід змастити тонким шаром термопровідної пасти. Оскільки корпус мікросхеми з'єднаний з мінусовим проводом живлення, він повинен бути ізольований від корпусу підсилювача.

Список радіоелементів
