Потужний 2х50 Вт імпульсний УНЧ класу D

Philips TDA8920

TDA8920 містить два незалежних УНЧ потужністю по 50 Вт, які відрізняються високим ККД (не менше 90%), низькими нелінійними спотвореннями та споживаним струмом. ІМС може бути сконфігурована як

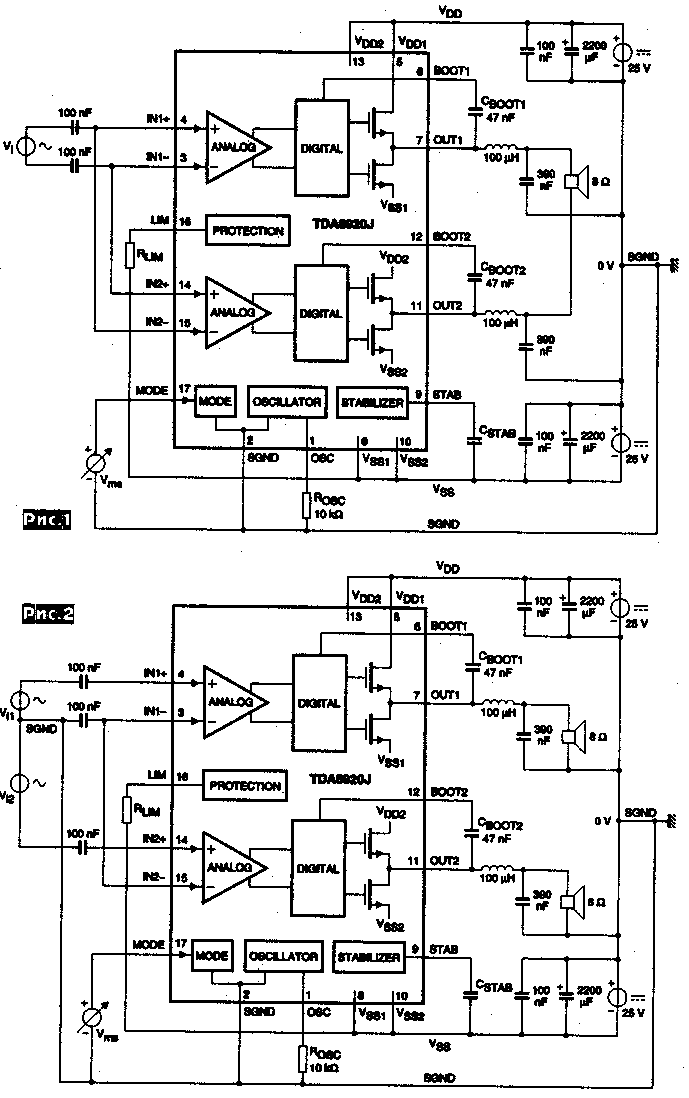

- монофоничний містковий УНЧ з максимальною вихідною потужністю 190 Вт, рис. 1
- стереоусилювач потужністю 2х50 Вт, рис.2.

В обох випадках передбачається навантаження 8 Ом. Кожен з підсилювачів має диференціальні входи.

Підсилювачі можуть працювати в трьох режимах, керованих потенціалом U17 на виводі 17 відносно загального проводу (MODE):

- енергозберігаючому (Standby, 0< U17 <1В). Типове споживане струм в цьому режимі 0,2 мкА
- приглушення (Mute, 2В < U17 < 3В). Підсилювач в робочому стані, але звуковий сигнал на виході відсутній. Типове споживане струм збігається з струмом в режимі мовчання і не перевищує 50 мА
- нормальна робота (On, 4В < U17 < 5,5В). Для виключення "хлопка" при включенні підсилювач примусово утримується приблизно 500 мс в режимі приглушення, протягом цього часу всі перехідні процеси заряду конденсаторів закінчуються.

На виході ІМС формується ШІМ-напряження з частотою повторення 500 кГц, середнє значення якого відповідає аналоговому звуковому сигналу. Пасивні LС ФНЧ другого порядку пригнічують несучу частоту таким чином, що на акустичну систему приходить вже практично чисте звукове напруження. Частота генерації задається зовнішнім резистором Rosc, включеним між виводами OSC та SGND і може бути оцінена за формулою Fosc=5*10^9/Rosc. Передбачена синхронна робота кількох мікросхем на одній частоті, для цього достатньо з'єднати виводи OSC всіх паралельно працюючих ІМС (на них присутнє напруження амплітудою 1,75 В від піка до піка).

ІМС має три вбудовані системи захисту

- від перегріву (при температурі переходу Tj > 150 град. С автоматично переходить в режим приглушення до охолодження)
- від статичного електрики (модель "людини" - 3000 В) захищені всі виводи
- від перевантаження по струму і КЗ виходу. Максимальний вихідний струм "за замовчуванням" дорівнює 7А і може бути зменшений до значення lo(max)=7*10^4/(10^4+Rlim), [А] зовнішнім резистором Rlim (див. рис.1 і рис.2).

Основні параметри:
- напруги живлення ±15...±30 В
- коефіцієнт посилення 36 дБ (моно-мостовий), 30 дБ (стерео)
- вхідний опір > 80 кОм
- напруга шуму на виході < 100 мкВ
- коефіцієнт подавлення пульсації живлячих напружень > 60 дБ
- розділення між каналами > 50 дБ
- максимальна розсіювана потужність 60 Вт
- напруга зміщення нуля на виході < 50 мВ
- коефіцієнт гармонік 0,1% (1 кГц), 0,2% (10 кГц, 1 Вт)

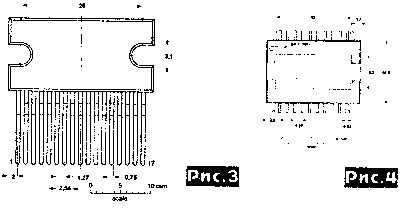

TDA8920 випускається в двох конструктивних варіантах - 17-вивідному SOT243 (TDA8920J, рис.3) і 20-вивідному SOT418 (TDA8920TH, рис.4) для монтажу на поверхні, обидва зображені справа в натуральну величину. Рекомендувані області застосування - УНЧ високоякісних телевізорів, систем Домашнього Театру, а також мультимедійні системи.
