Посилювач потужності на TDA1562 (P=55 Ватт)

Посилювач побудований на мікросхемі фірми Philips TDA1562, в якій реалізовано так званий режим H. Суть його полягає в тому, що до певного значення вихідної потужності (приблизно 20 ватт) підсилювач працює в режимі В. Якщо вихідна потужність зростає далі, включається розумна схема підвищення напруги на вихідному каскаді і таким чином дозволяє розкачати підсилювач до максимальної потужності в 70 ватт.

Основні характеристики TDA1562:

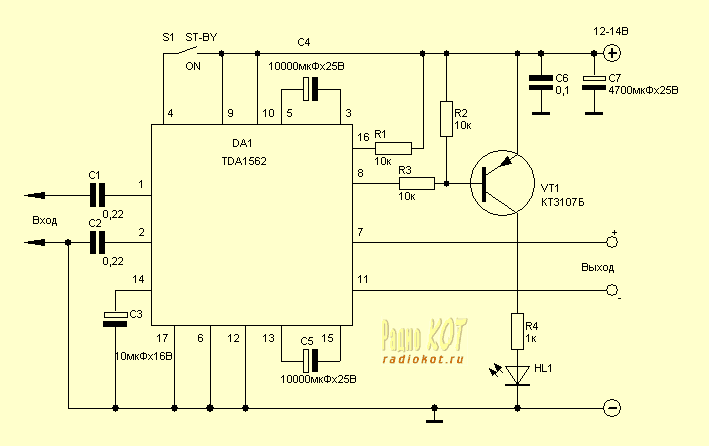

Схема включення:

Взагалі кажучи, ця мікросхема рекомендується до застосування в складі сабвуфера початкового рівня в автомобілі. І наведена схема оптимізована саме для такого застосування. Хоча, звичайно, ніхто не заважає відтворювати з її допомогою повний сигнал.

Конденсатори С4 і С5 працюють як накопичувачі живлення для функціонування тієї самої розумної схеми, яка забезпечує роботу режиму Н. Світлодіод HL1 - діагностичний - вмикається при аварійних станах мікросхеми - перегріві, короткому замиканні в навантаженні і дуже великих спотвореннях сигналу. Живлення на підсилювач рекомендується підводити безпосередньо від акумулятора автомобіля, причому, як можна більш товстими проводами.

Конденсатори С1 і С2 повинні бути плівковими, наприклад К73-17 або будь-якими іншими, але ні в якому разі не керамічними. Електролітні конденсатори можна взяти і з робочим напругою 16 вольт, але надійність такого рішення буде нижчою. Транзистор VT1 можна замінити на КТ361 з будь-якою буквою.

Джерело: www.radiokot.ru
