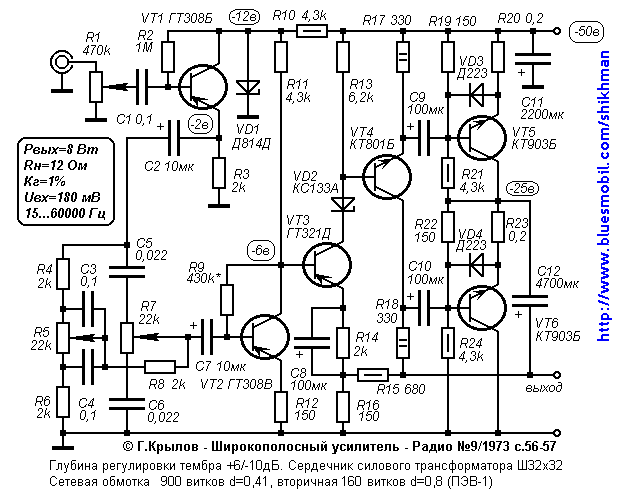

Посилювач потужності на 6-ти транзисторах
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | ||
|---|---|---|---|---|---|---|
| VT1 | Биполярный транзистор |
ГТ308Б
|
1 | |||
| VT2 | Биполярный транзистор |
ГТ308В
|
1 | |||
| VT3 | Биполярный транзистор |
ГТ321Д
|
1 | |||
| VT4 | Транзистор | ГТ801Б | 1 | |||
| VT5, VT6 | Транзистор | ГТ903Б | 2 | |||
| VD1 | Стабилитрон |
Д814Д
|
1 | |||
| VD2 | Стабилитрон |
КС133А
|
1 | |||
| VD3, VD4 | Диод |
Д223
|
2 | |||
| С1, С3, С4 | Конденсатор | 0.1 мкФ | 3 | |||
| С2, С7 | Электролитический конденсатор | 10 мкФ | 2 | |||
| С5, С6 | Конденсатор | 0.022 мкФ | 2 | |||
| С8-С10 | Электролитический конденсатор | 100 мкФ | 3 | |||
| С11 | Электролитический конденсатор | 2200 мкФ | 1 | |||
| С12 | Электролитический конденсатор | 4700 мкФ | 1 | |||
| R1 | Переменный резистор | 470 кОм | 1 | |||
| R2 | Резистор |
1 МОм
|
1 | |||
| R3, R4, R6, R8, R14 | Резистор |
2 кОм
|
5 | |||
| R5, R7 | Переменный резистор | 22 кОм | 2 | |||
| R9 | Резистор |
430 кОм
|
1 | |||
| R10, R11, R21, R24 | Резистор |
4.3 кОм
|
4 | R10, R21, R24 по 0.5 Вт | ||
| R12, R16, R19, R22 | Резистор |
150 Ом
|
4 | |||
| R13 | Резистор |
6.2 кОм
|
1 | |||
| R15 | Резистор | 680 | 1 | 0.5 Вт | ||
| R17, R18 | Резистор |
330 Ом
|
2 | 2 Вт | ||
| R20, R23 | Резистор |
0.2 Ом
|
2 | |||
