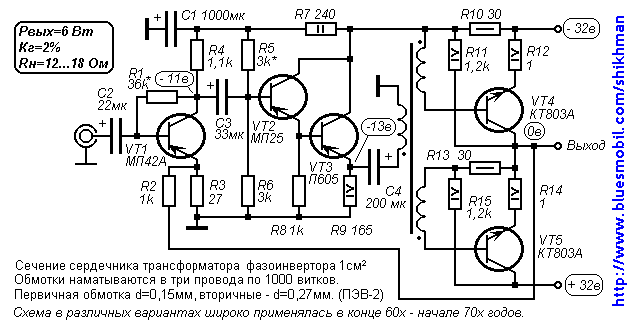

Посилювач потужності на 5-ти транзисторах
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | ||
|---|---|---|---|---|---|---|
| VT1 | Биполярный транзистор |
МП42А
|
1 | |||
| VT2 | Биполярный транзистор |
МП25
|
1 | |||
| VT3 | Транзистор | П605 | 1 | |||
| VT4, VT5 | Биполярный транзистор |
КТ803А
|
2 | |||
| С1 | Электролитический конденсатор | 1000 мкФ | 1 | |||
| С2 | Электролитический конденсатор | 22 мкФ | 1 | |||
| С3 | Электролитический конденсатор | 33 мкФ | 1 | |||
| С4 | Электролитический конденсатор | 200 мкФ | 1 | |||
| R1 | Резистор |
36 кОм
|
1 | |||
| R2, R8 | Резистор |
1 кОм
|
2 | |||
| R3 | Резистор |
27 Ом
|
1 | |||
| R4 | Резистор |
1.1 кОм
|
1 | |||
| R5, R6 | Резистор |
3 кОм
|
2 | |||
| R7 | Резистор |
240 Ом
|
1 | 2 Вт | ||
| R9 | Резистор |
165 Ом
|
1 | 4 Вт | ||
| R10, R13 | Резистор |
30 Ом
|
2 | 0.5 Вт | ||
| R11, R15 | Резистор |
1.2 кОм
|
2 | 4 Вт. | ||
| R12, R14 | Резистор |
1 Ом
|
2 | 4 ВТ | ||
| Трансформатор | 1 | |||||
