Посилювач Pass Zen

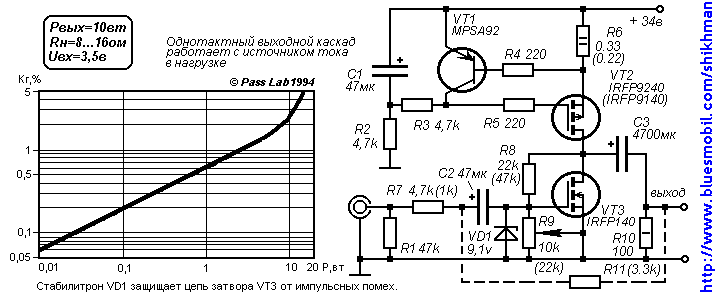

Елегантне рішення - джерело струму в ланцюзі стоку - запропоноване фірмою Pass Laboratories. Простота схеми вражає.
В подальшому підсилювач був доопрацьований - ланцюги ООС по постійному і змінному струму були розділені, що дозволило трохи знизити коефіцієнт гармонік при максимальній потужності. Досягнуто це за рахунок значного зниження чутливості підсилювача. Номінали деталей для цього варіанту наведені в дужках. Однак в будь-якому варіанті для реалізації потенціалу цього підсилювача потрібен попередній підсилювач з незвично високою вихідною напругою.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| VT1 | Біполярний транзистор |
MPSA92
|
1 | |||
| VT2 | MOSFET-транзистор |
IRFP9240
|
1 | Варіант доопрацювання IRFP9140 | ||
| VT3 | MOSFET-транзистор |
IRFP140
|
1 | |||
| VD1 | Стабілітрон |
1N4739A
|
1 | |||
| С1, С2 | Електролітичний конденсатор | 47 мкФ | 2 | |||
| С3 | Електролітичний конденсатор | 4700 мкФ | 1 | |||
| R1 | Резистор |
47 кОм
|
1 | |||
| R2, R3, R7 | Резистор |
4.7 кОм
|
3 | R7 При варіанті доопрацювання 1 кОм | ||
| R4, R5 | Резистор |
220 Ом
|
2 | |||
| R6 | Резистор |
0.33 Ом
|
1 | 2 Вт. Варіант доопрацювання 0.22 Ом | ||
| R8 | Резистор |
22 кОм
|
1 | При варіанті доопрацювання 47 кОм | ||
| R9 | Змінний резистор | 10 кОм | 1 | При варіанті доопрацювання 22 кОм | ||
| R10 | Резистор |
100 Ом
|
1 | 1 Вт | ||
| R11 | Резистор |
3.3 кОм
|
1 | Встановлюється при варіанті доопрацювання | ||
