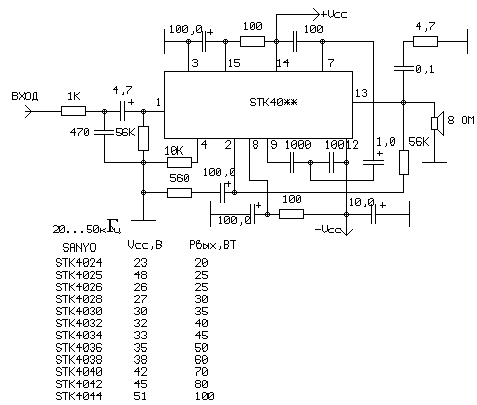

Посилювач на STK40**
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| Мікросхема | STK4024 | 1 | STK40**, 24, 25, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44 | |
| Конденсатор | 100 пФ | 2 | ||
| Конденсатор | 470 пФ | 1 | ||
| Конденсатор | 1000 пФ | 1 | ||
| Конденсатор | 0.1 мкФ | 1 | ||
| Електролітний конденсатор | 1 мкФ | 1 | ||
| Електролітний конденсатор | 4.7 мкФ | 1 | ||
| Конденсатор | 10 мкФ | 1 | ||
| Електролітний конденсатор | 100 мкФ | 3 | ||
| Резистор |
4.7 Ом
|
1 | ||
| Резистор |
100 Ом
|
2 | ||
| Резистор |
560 Ом
|
1 | ||
| Резистор |
1 кОм
|
1 | ||
| Резистор |
10 кОм
|
1 | ||
| Резистор |
56 кОм
|
2 | ||
| Динамік | 8 Ом | 1 |
