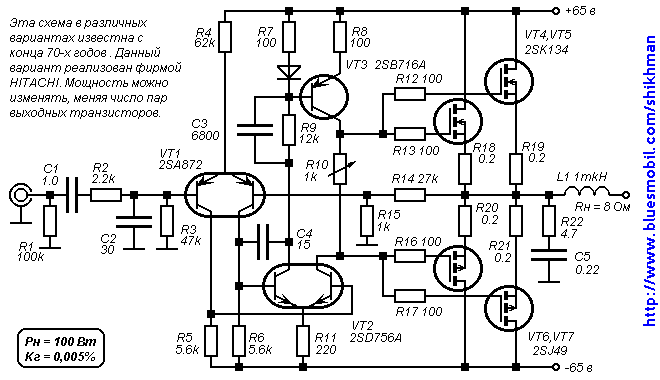

Посилювач на польових транзисторах (історична схема)
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | ||
|---|---|---|---|---|---|---|
| VT1 | Транзистор | 2SA872 | 1 | |||
| VT2 | Транзистор | 2SD756A | 1 | |||
| VT3 | Транзистор | 2SB716A | 1 | |||
| VT4, VT5 | MOSFET-транзистор |
2SK134
|
2 | |||
| VT6, VT7 | Транзистор | 2SJ49 | 2 | |||
| Диод | 1 | |||||
| С1 | Конденсатор | 1 мкФ | 1 | |||
| С2 | Конденсатор | 30 пФ | 1 | |||
| С3 | Конденсатор | 6800 пФ | 1 | |||
| С4 | Конденсатор | 15 пФ | 1 | |||
| С5 | Конденсатор | 0.22 мкФ | 1 | |||
| R1 | Резистор |
100 кОм
|
1 | |||
| R2 | Резистор |
2.2 кОм
|
1 | |||
| R3 | Резистор |
47 кОм
|
1 | |||
| R4 | Резистор |
62 кОм
|
1 | |||
| R5, R6 | Резистор |
5.6 кОм
|
2 | |||
| R7, R8, R12, R13, R16, R17 | Резистор |
100 Ом
|
6 | |||
| R9 | Резистор |
12 кОм
|
1 | |||
| R10 | Подстроечный резистор | 1 кОм | 1 | |||
| R11 | Резистор |
220 Ом
|
1 | |||
| R14 | Резистор |
27 кОм
|
1 | |||
| R15 | Резистор |
1 кОм
|
1 | |||
| R18-R21 | Резистор |
0.2 Ом
|
4 | |||
| R22 | Резистор |
4.7 Ом
|
1 | |||
| L1 | Дроссель | 1 мкГн | 1 | |||
