Посилювач на 4-х транзисторах

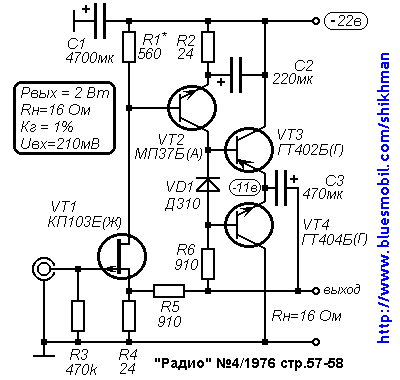

Принципова схема підсилювача на 4 транзисторах

На цій схемі - цікавий симбіоз германієвих транзисторів з польовим. Якість звучання, незважаючи на більш ніж скромні характеристики, дуже хороше. Щоб освіжити враження чвертьвекової давності, я не полінувався зібрати конструкцію на макеті, трохи модернізувавши її під сучасні номінали деталей. Транзистор МП37 можна замінити кремнієвим КТ315, оскільки при налаштуванні все одно доведеться підбирати опір резистора R1. При роботі з навантаженням 8 Ом потужність зросте приблизно до 3,5 Вт, ємність конденсатора C3 доведеться збільшити до 1000 мкФ. А для роботи з навантаженням 4 Ом доведеться знизити напругу живлення до 15 вольт, щоб не перевищити максимальну потужність розсіювання транзисторів вихідного каскаду. Оскільки загальна ООС по постійному струму відсутня, термостабільність достатня тільки для роботи в домашніх умовах.

Список радіоелементів

Обозначення Тип Номінал Кількість Примітка
VT1 Польовий транзистор
КП103Е
1
VT2 Біполярний транзистор
МП37Б
1 КТ315
VT3 Біполярний транзистор
ГТ402Б-1
1
VT4 Біполярний транзистор
ГТ404Б-1
1
VD1 Діод
Д310
1
С1 Електролітичний конденсатор 4700 мкФ 1
С2 Електролітичний конденсатор 220 мкФ 1
С3 Електролітичний конденсатор 470 мкФ 1
R1 Резистор
560 Ом
1 Підбір
R2, R4 Резистор
24 Ом
2
R3 Резистор
470 Ом
1
R5, R6 Резистор
910 Ом
2
