Портативний посилювач на TBA820

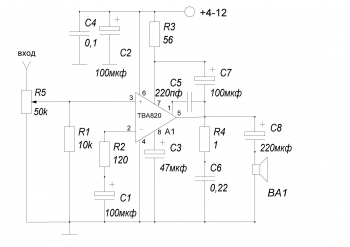

Представляю схему переносного підсилювача низької частоти на мікросхемі TBA820.
Ця мікросхема є монофонічним УМЗЧ класу B, що забезпечує високий ККД підсилювача. Максимальна вихідна потужність становить 2 ватти (при напрузі живлення 12 вольт і навантаженні 8 Ом). Діапазон напруг живлення: 4-16 вольт. Правильно зібраний пристрій не потребує налаштування.
Схема монтується на листі одностороннього фольгованого склотекстоліту, розміром 32X37 мм.

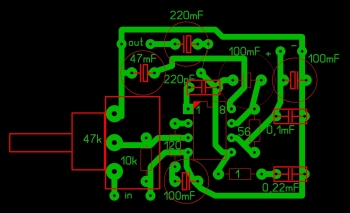

Нижче представлена схема розташування деталей.

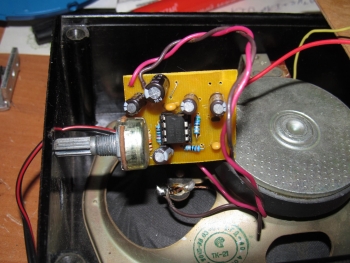

Кріплення плати до корпусу здійснюється за допомогою змінного резистора.

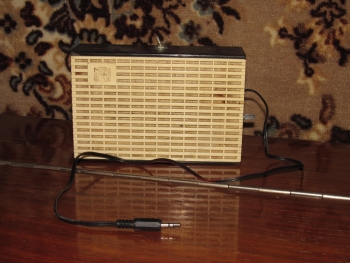

Вид готового виробу.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| A1 | Мікросхема | TBA820 | 1 | |
| C1, C2, C7 | Електролітний конденсатор | 100 мкФ | 3 | |
| C3 | Електролітний конденсатор | 47 мкФ | 1 | |
| C4 | Конденсатор | 0.1 мкФ | 1 | |
| C5 | Конденсатор | 220 пФ | 1 | |
| C6 | Конденсатор | 0.22 мкФ | 1 | |
| C8 | Електролітний конденсатор | 220 мкФ | 1 | |
| R1 | Резистор |
10 кОм
|
1 | |
| R2 | Резистор |
120 Ом
|
1 | |
| R3 | Резистор |
56 Ом
|
1 | |
| R4 | Резистор |
1 Ом
|
1 | |
| R5 | Перемінний резистор | 50 кОм | 1 |
Прикреплені файли:
- Плата_для_ЛУТ(1).lay (11 Кб)
