Маломощний гібридний посилювач для кухні

Дуже часто під час перегляду фільмів та прослуховування музики на кухні гучності ноутбука не вистачає, і в зв'язку з цим виникла необхідність зібрати простий УНЧ невеликої потужності. Раніше натрапив на схему гібридного УНЧ Владислава Креймера "Екстремально простий гібридний УНЧ", і вибір впав на неї.

Характеристики підсилювача:
Діапазон відтворюваних частот: 20-20000 Гц
Вихідна потужність: ~ 0.7 Вт на канал
Навантаження: 8 Ом
Чутливість: 600 мВ.
​Коефіцієнт нелінійних спотворень не більше: 1%.

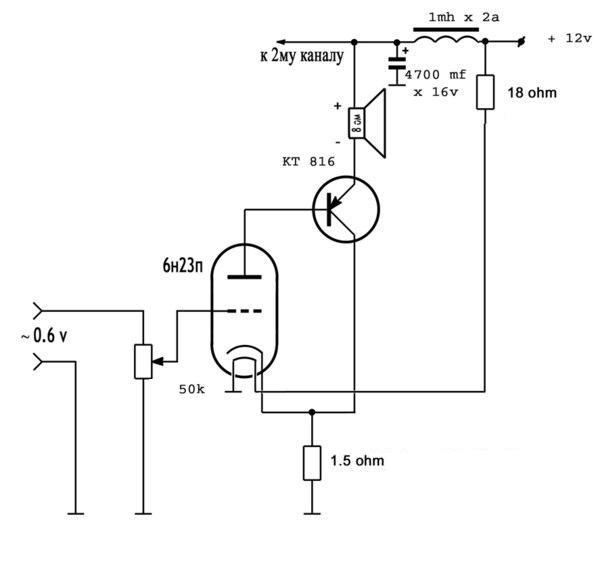

Ось, власне, схема одного каналу.

Схема проста, як дважды два, і зібрати підсилювач за нею не представляє жодних труднощів.

Підсилювач збирався повністю за наведеною схемою, за винятком лампи, я використовував 6Н28Б-В (вона більш низьковольтна, на аноді 50 Вольт). Транзистори використовував з індексом "Г"

Резистори потужністю не менше 2 Ватт. Живлення від імпульсного блоку живлення 12 В, 1.5 А.

Підсилювач зібрано на шматку текстоліту з радіоли "Ригонда", в якості радіаторів для транзисторів був використаний корпус.

На збірку пішло близько години, при правильній збірці підсилювач починає працювати одразу і в налаштуванні не потребує.

Лампа увійшла в режим приблизно після 40 хвилин роботи на 3/4 гучності. На прогрів лампи після вмикання йде близько 15-20 секунд, після чого УНЧ повністю готовий до роботи. Фону в колонках не чути навіть на повній гучності. Після кількох годин корпус (він же радіатор) стає гарячим, але рука витримує температуру спокійно.

Підсилювач звучить добре як при прослуховуванні класичної музики, джазу та рок-н-ролу, так і при прослуховуванні електронної, насиченої басами музики. В загальному, те, як звучить підсилювач, мене повністю влаштовує, слід від ведмежої лапи на вусі не дозволяє мені описати звук, як зазвичай його описують (теплий звук, кристально чиста середина, верха без піску, хлесткий і динамічний бас тощо). При щоденному використанні по три-четири години протягом 3-х тижнів проблем ніяких не виникало, справно працює і радує слух.

І, на завершення, кілька фото.

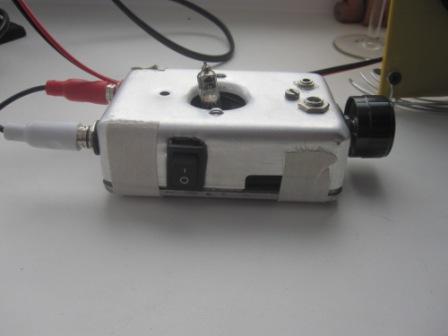

Вид спереду

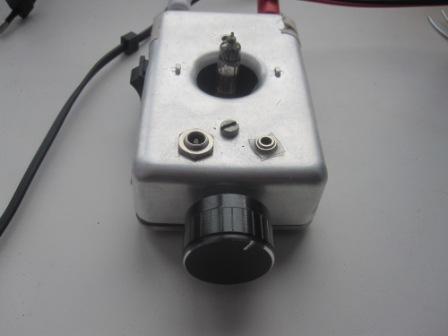

Вид зверху

На фото видно майстерне кріплення корпусу до дна пластирем

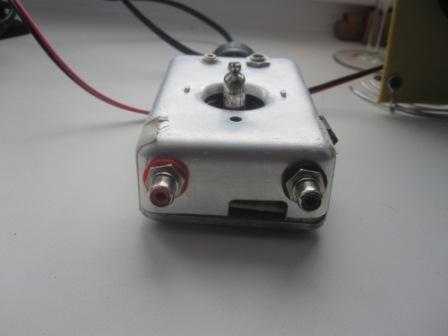

Входи

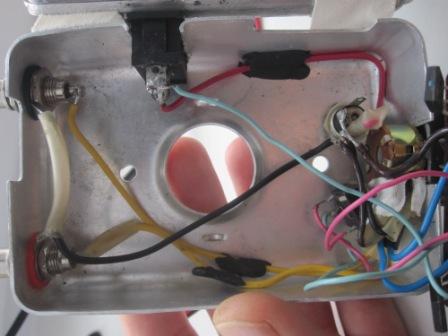

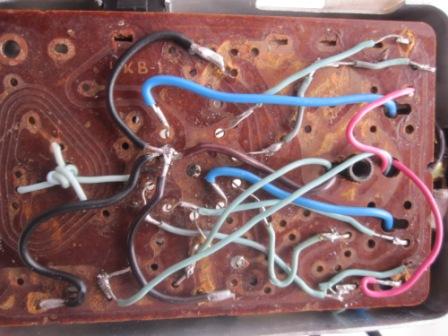

Монтаж, вид знизу

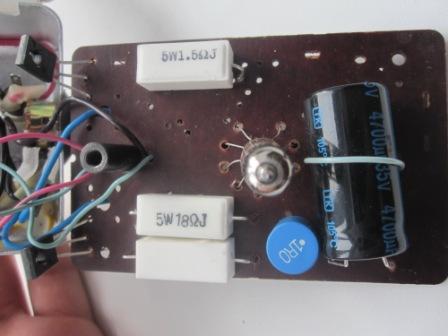

Монтаж зверху

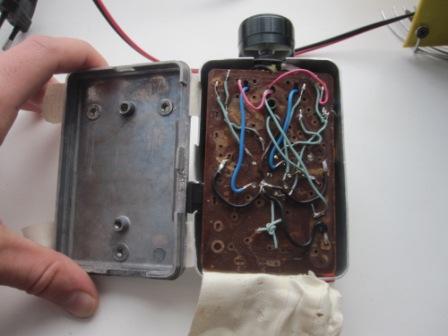

Розводка сигнальних ланцюгів і ланцюгів живлення

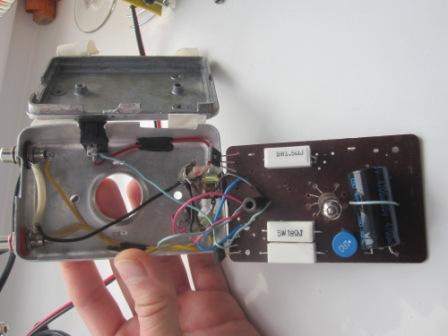

Загальний вид розібраного підсилювача
