Двохканальний посилювач потужності на MAX9751

Продовжуємо тему маломощних підсилювачів на інтегральних мікросхемах. Цього разу розглянемо підсилювач на мікросхемі MAX9751. Чим примітна ця мікросхема? По-перше, - низькою напругою живлення - 5 вольт, однополярним, при цілком відчутній вихідній потужності - 2,6 ватта на канал. Крім цього, є вихід на навушники з окремим підсилювачем і вхідний селектор входів - можна підключити два джерела сигналу.

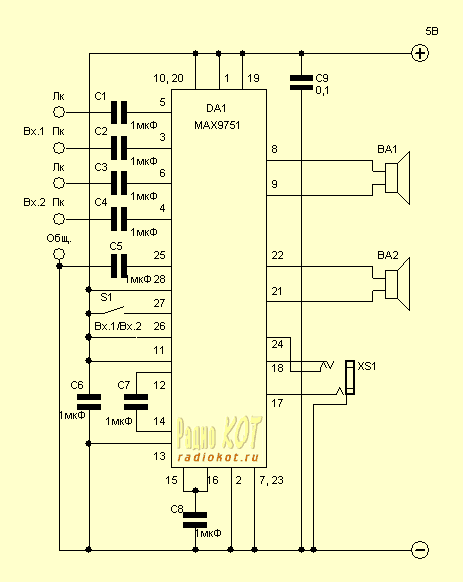

Схема включення:

Ще кілька слів про мікросхему. Це містковий підсилювач класу АВ, всередині вбудована захист від перегріву, захист від короткого замикання виходу, подавлення перешкод типу "бум-бац" під час включення та вимкнення підсилювача. А враховуючи те, що мікросхема може працювати при температурі від -40 до +85 градусів Цельсія, цю залізяку можна з грандіозним успіхом застосовувати в різних потаскунчиках і дорожніх колонках, щоб заважати спати сусідам по купе в поїзді. Смішний список елементів:

Джерело: www.radiokot.ru
