24 Ватт посилювач класу А

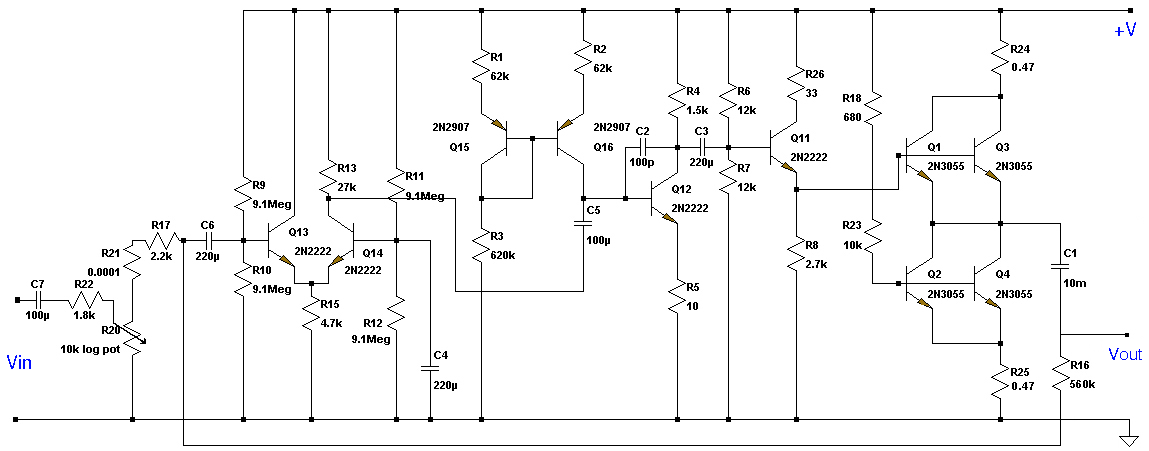

Цей підсилювач працює в класі А, його потужність приблизно 24 Вати. Підсилювач зібраний на транзисторах і протестований Марком Klynhans з Південної Африки.

Технічні характеристики:

КНИ дуже маленький, я не зміг виміряти його правильно.
Напруга живлення може бути від 34 до 46 вольт, струм спокою вихідного каскаду повинен бути 1.7А, який налаштовується за допомогою резистора R25 (напряження на ньому повинно бути 0.75вольт для струму трохи менше 1.7А).  Для підсилювача потрібен нормальний, великий радіатор або активне охолодження, щоб уникнути теплового пробою транзисторів вихідного каскаду. Також слід пам'ятати, що при виборі того чи іншого напруги живлення (від 34 до 46 вольт), треба враховувати потужність резисторів і напругу конденсаторів, що використовуються в підсилювачі.

Я використовував цей підсилювач з підлоговими колонками Celestion F20, і звук був просто вражаючий.

Сайт Марка можна знайти за адресою http://mrcshobbies.blogspot.com

Список радіоелементів

Оригінал статті
