Відповідь Лофтин-Уайту від Комісарова

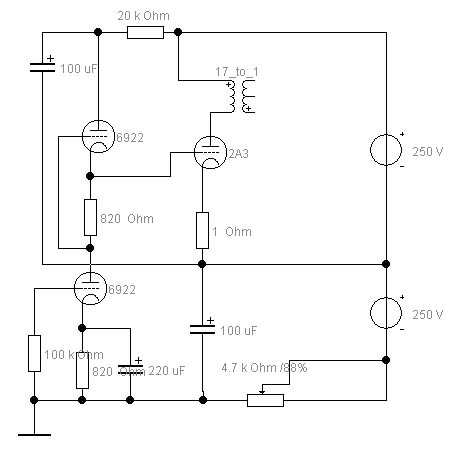

Щоб змусити підсилювач добре звучати, потрібно перш за все подбати про максимально можливу якість використовуваних компонентів, тим більше що в цій схемі їх зовсім небагато. Наведену схему досить формальна і залишає велику свободу для творчості, пробуйте самі!

Отже, про лампи.

Що ж можна застосувати? Вибір досить великий. На вихід це 2А3, 6B4G, AD1, 6С4С, 2С4С, крім того, є підходящі лампи з непрямим нагрівом, в тому числі і пентоди в триодному включенні.

Так, тут потрібно сказати про катодні ланцюги прямонакальних ламп. Я рекомендую живити нагрів випрямленим і відфільтрованим напругою, випрямляч повинен бути зібраний на "швидких" діодах, зашунтованих слюдяними конденсаторами по 1000пФ. Заземлюється нагрів через середню точку двох резисторів 10Ом 2Вт, підключених до двох кінців спіралі нагріву.

Вхідна лампа - 6Н23П, 6Н1П, 6922, E88CC, Е188СС.

Про пасивні елементи.

Основоположний вплив на звук матимуть конденсатори живлення. Якщо є можливість, поставте BG WKZ, немає - спробуйте папір в олії (якщо МБГ..., не забудьте витягти з сталевого корпусу),

Номінали:

На вхідному каскаді достатньо 68-100mF, а от на вихідному (на схемі не показаний, входить до складу "верхнього" БП) менше 150mF не рекомендую.

Катодний конденсатор повинен бути того ж типу, що і конденсатор в живленні.

Блоки живлення з кенотронним випрямленням і однозвінні CLC фільтри (хоча в "нижньому" можна застосувати і CRС, але з першим звук буде кращим).

Зсув вихідної лампи задається значеннями резисторів 20К і змінним 4К7.

Що треба пам'ятати - напруга земля- анод "верхньої" 6Н23П повинна бути близько 400В, ток при цьому складе 4-5мА, напруга на сітці вихідної лампи 204В.

Точна регулювання току спокою здійснюється змінним резистором. Контролюється по падінню напруги на резисторі 1Ом.

При першому запуску рекомендую подбати про те, щоб вихідну лампу завідомо "закрити".

Вихідний каскад працює з навантаженням 2К5-3К5 при токе 50мА, напруга катод- сітка близько -45В, плюс- мінус параметри конкретної лампи.

Вихідний трансформатор

Вибір широкий, в порядку убування: Tamura, Tango (ISO corp.), Sowther, AudioNote, Lundahl... Не економте, придбайте хороші трансформатори, вони не пропадуть, а ви не пожалієте.
