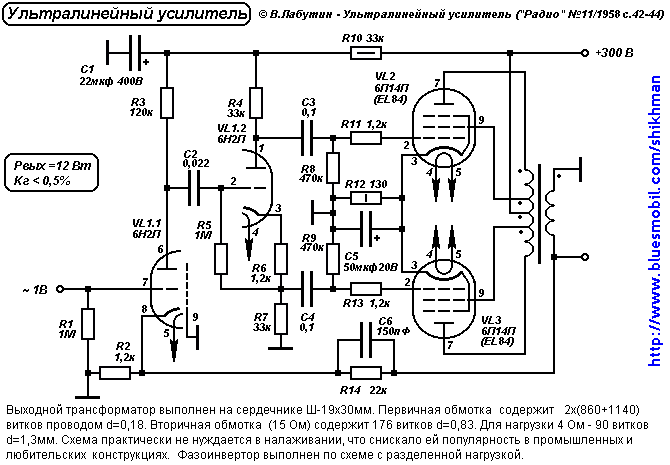

Ультралінійний підсилювач на 6Н2П, 6П14П Рвих=12 Ватт
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| VR1 | Радіолампа | 6Н2П | 1 | |||
| VR2, VR3 | Радіолампа | 6П14П | 2 | EL84 | ||
| С1 | Електролітичний конденсатор | 22 мкФ 400 В | 1 | |||
| С2 | Конденсатор | 0.022 мкФ | 1 | |||
| С3, С4 | Конденсатор | 0.1 мкФ | 2 | |||
| С5 | Електролітичний конденсатор | 50 мкФ 20 В | 1 | |||
| С6 | Конденсатор | 150 пФ | 1 | |||
| R1, R5 | Резистор |
1 МОм
|
2 | |||
| R2, R6, R11, R13 | Резистор |
1.2 кОм
|
4 | |||
| R3 | Резистор |
120 кОм
|
1 | |||
| R4, R7, R10 | Резистор |
33 кОм
|
3 | R10 0.5 Вт | ||
| R8, R9 | Резистор |
470 кОм
|
2 | |||
| R12 | Резистор |
130 Ом
|
1 | 1 Вт | ||
| R14 | Резистор |
22 кОм
|
1 | |||
| Вихідний трансформатор | 1 | |||||
