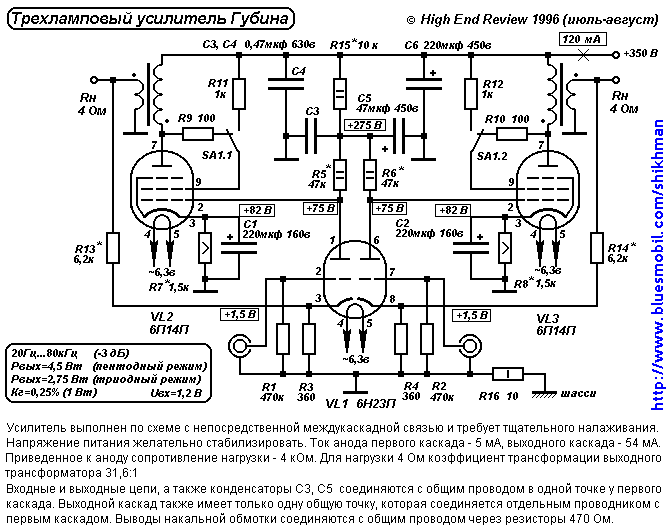

Стереофонічний трьохламповий підсилювач
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| VL1 | Радіолампа | 6Н23П | 1 | |||
| VL2, VL3 | Радіолампа | 6П14П | 2 | |||
| С1, С2, С6 | Електролітичний конденсатор | 220 мкФ | 3 | С1, С2, 160 Вольт. С6 450 Вольт | ||
| С3, С4 | Конденсатор | 0.47 мкФ 630 В | 2 | |||
| С5 | Електролітичний конденсатор | 47 мкФ 450 В | 1 | |||
| R1, R2 | Резистор |
470 кОм
|
2 | |||
| R3, R4 | Резистор |
360 Ом
|
2 | |||
| R5, R6 | Резистор |
47 кОм
|
2 | 2 Вт | ||
| R7, R8 | Резистор |
1.5 кОм
|
2 | 5 Вт | ||
| R9, R10 | Резистор |
100 Ом
|
2 | |||
| R11, R12 | Резистор |
1 кОм
|
2 | |||
| R13, R14 | Резистор |
6.2 кОм
|
2 | |||
| R15 | Резистор |
10 кОм
|
1 | 2 Вт | ||
| R16 | Резистор |
10 Ом
|
1 | 1 Вт | ||
| SA1 | Перемикач | 1 | ||||
| Вихідний трансформатор | 2 | |||||
