SE підсилювач на Г-807 від Манакова А.І.

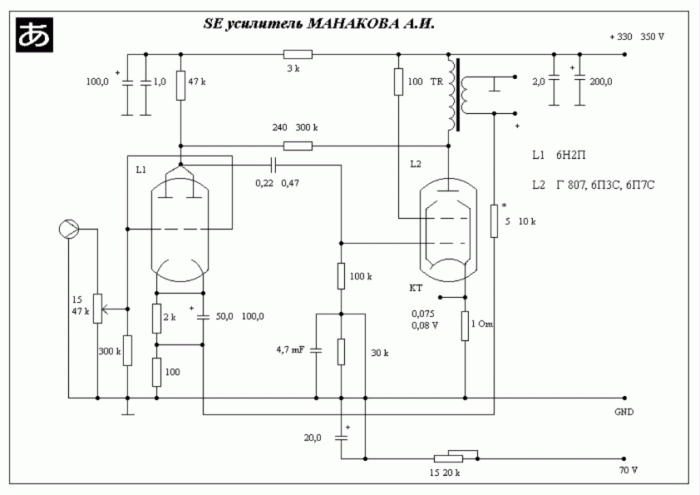

Схема підсилювача виконана Ігорем Бутіним за моїм чернеткою.

Однотактний підсилювач виконаний на лампі Г707-6П7С, включеній тетродом з 2-ма ООС. В якості драйвера використана лампа 6Н2П в паралельному включенні, що знижує вихідне опір каскаду, застосування якої обумовлено високим коефіцієнтом підсилення.

Є 2 ООС: загальна, з вторинної обмотки вихідного трансформатора в катод 1-го каскаду, що лінеаризує загальну АЧХ підсилювача і зменшує його вихідне опір, і місцева, анод-сітка вихідної лампи для зменшення резонансів вихідного трансформатора, обумовлених високим опором вихідної лампи при її штатному включенні.

Вихідна потужність підсилювача 7-8 Вт

Вихідний трансформатор виконаний на залізі Ш32 х 60

Первинна обмотка - три секції по 1200 витків, з'єднаних послідовно, провід 0,35.

Вторинна з 4-х секцій, дві середні по 220 витків в два шари, провід 0,9, з'єднані паралельно.

Нижня і верхня обмотки по 110 витків того ж проводу, з'єднані послідовно і підключені паралельно середнім для навантаження 8 Ом, або з'єднані паралельно і підключені послідовно середнім для навантаження 16 Ом.

АЧХ підсилювача 25 Гц-25кГц.

В подальшому цей трансформатор придатний для роботи з лампами 300В. Бажання: Не застосовуйте лампи другої свіжості!
