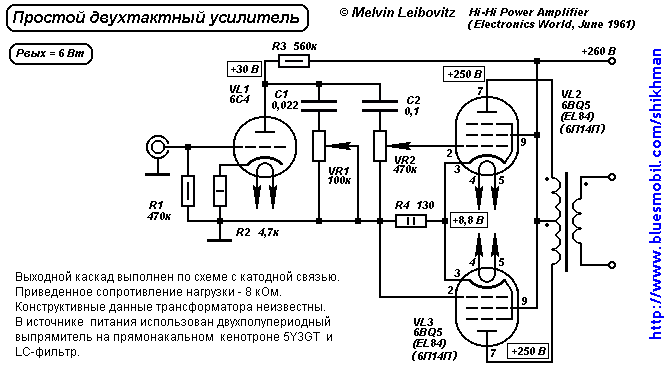

Простий двотактний підсилювач
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| VL1 | Радіолампа | 6С4 | 1 | |
| VL2, VL3 | Радіолампа | 6BQ5 | 2 | EL84, 6П14П |
| С1 | Конденсатор | 0.022 мкФ | 1 | |
| С2 | Конденсатор | 0.1 мкФ | 1 | |
| R1 | Резистор |
470 кОм
|
1 | 0.5 Вт |
| R2 | Резистор |
4.7 кОм
|
1 | 1 Вт |
| R3 | Резистор |
560 кОм
|
1 | 0.5 Вт |
| R4 | Резистор |
130 Ом
|
1 | 2 Вт |
| VR1 | Змінний резистор | 100 кОм | 1 | |
| VR2 | Змінний резистор | 470 кОм | 1 | |
| Вхідний роз'єм | 1 | |||
| Вихідний трансформатор | 1 |
