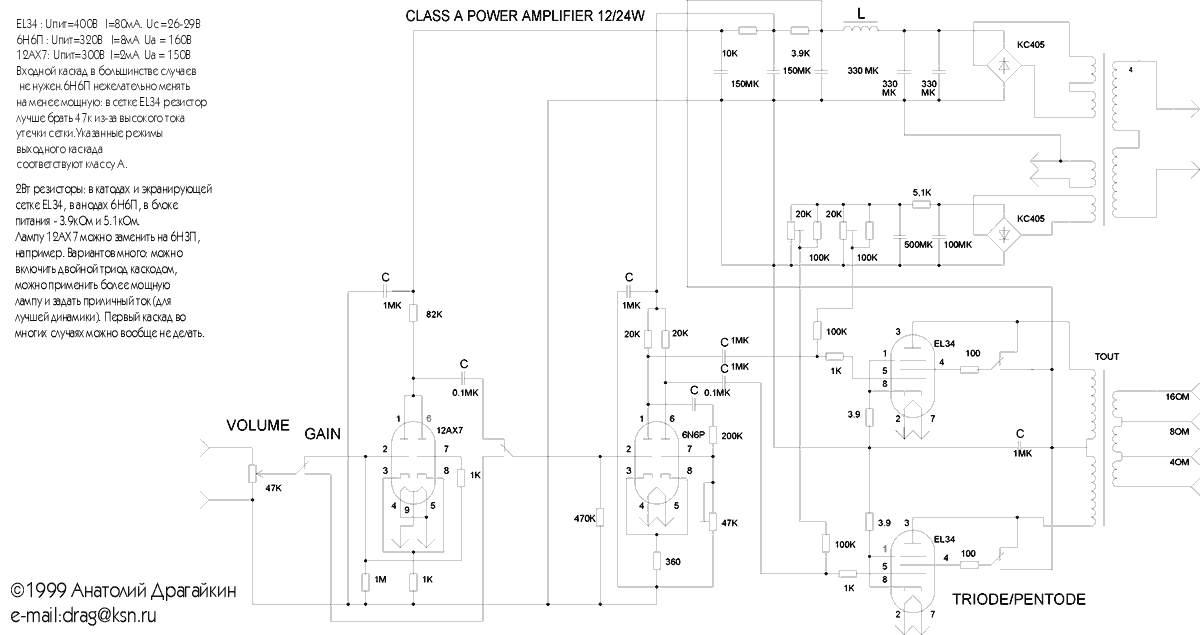

Ламповий підсилювач на EL-34
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| Подвійний триод | 12АХ7 | 1 | ||||
| Подвійний триод | 6Н6П | 1 | ||||
| Вихідний пентод | EL34 | 2 | ||||
| Діодний міст |
КЦ405Г
|
2 | ||||
| С | Конденсатор | 0.1 мкФ | 2 | |||
| С | Конденсатор | 1 мкФ | 5 | |||
| С | Електролітичний конденсатор | 100 мкФ | 1 | |||
| С | Електролітичний конденсатор | 150 мкФ | 2 | |||
| С | Електролітичний конденсатор | 330 мкФ | 3 | |||
| С | Електролітичний конденсатор | 500 мкФ | 1 | |||
| Резистор |
3.9 Ом
|
2 | ||||
| Резистор |
100 Ом
|
2 | ||||
| Резистор |
360 Ом
|
1 | ||||
| Резистор |
1 кОм
|
4 | ||||
| Резистор |
3.9 кОм
|
1 | ||||
| Резистор |
5.1 кОм
|
1 | ||||
| Резистор |
10 кОм
|
1 | ||||
| Резистор |
20 кОм
|
2 | ||||
| Регульований резистор | 20 кОм | 2 | ||||
| Регульований резистор | 47 кОм | 1 | ||||
| Змінний резистор | 47 кОм | 1 | Гучність | |||
| Резистор |
82 кОм
|
1 | ||||
| Резистор |
100 кОм
|
4 | ||||
| Резистор |
200 кОм
|
1 | ||||
| Резистор |
470 кОм
|
1 | ||||
| Резистор |
1 МОм
|
1 | ||||
| L | Катушка | 1 | ||||
| Перемикач | 4 | Посилення | ||||
| 4 | Трансформатор | 1 | ||||
| TOUT | Трансформатор | 1 | 16 Ом, 8 Ом, 4 Ом | |||
