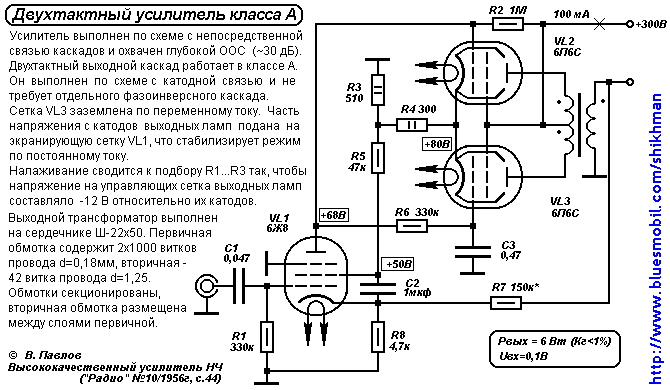

Двотактний підсилювач класу А
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание |
|---|---|---|---|---|
| VL1 | Радиолампа | 6Ж8 | 1 | |
| VL2, VL3 | Радиолампа | 6П6С | 2 | |
| С1 | Конденсатор | 0.047 мкФ | 1 | |
| С2 | Конденсатор | 1 мкФ | 1 | |
| С3 | Конденсатор | 0.47 мкФ | 1 | |
| R1, R6 | Резистор |
330 кОм
|
2 | 0.5 Вт |
| R2 | Резистор |
1 МОм
|
1 | 0.5 Вт |
| R3 | Резистор |
510 Ом
|
1 | 2 Вт |
| R4 | Резистор |
300 Ом
|
1 | 2 Вт |
| R5 | Резистор |
47 кОм
|
1 | 0.5 Вт |
| R7 | Резистор |
150 кОм
|
1 | 0.5 Вт |
| R8 | Резистор |
4.7 кОм
|
1 | 0.5 Вт |
| Выходной трансформатор | 1 |
