Анодний таймер

В останній час повертається популярність лампової техніки. Однак цінителі лампового звуку знають, що подача анодної напруги на холодні лампи різко знижує їхній термін служби. Пропоную вашій увазі простий пристрій, який допоможе вирішити цю проблему.

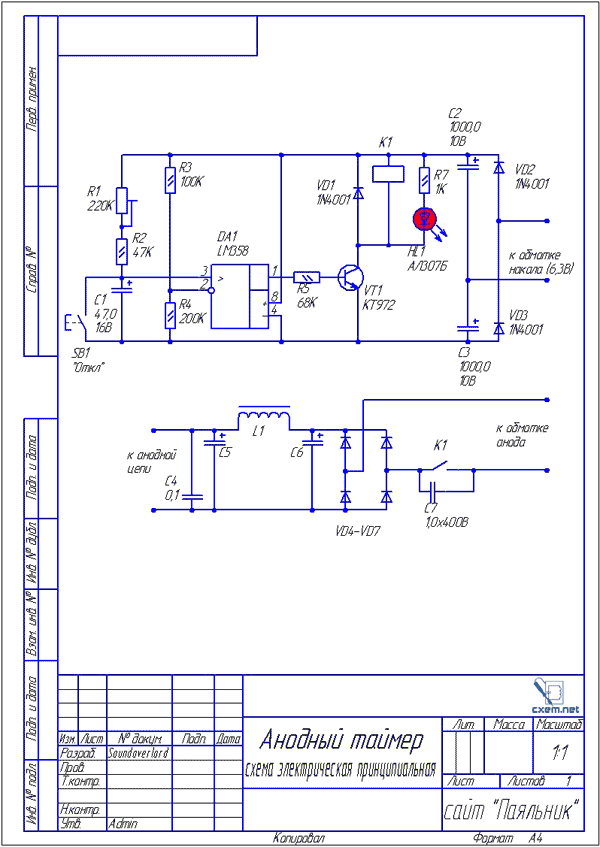

Схема. По суті, прилад є компаратором. При подачі напруги накалу конденсатор С1 починає повільно заряджатися через резистори R1 і R2. Напруга на ньому пропорційно зростає, поки не досягне рівня опорної напруги, яка задається дільником R3R4. При цьому компаратор перемикається, на виході операційного підсилювача з'являється напруга живлення, яка подається на базу транзисторного ключа через обмежувальний резистор R5. Транзистор відкривається і вмикає реле К1. Реле своїм нормально-розімкнутим контактом підключає анодну обмотку силового трансформатора до випрямляча і згладжуючому фільтру. Я спеціально вирішив комутувати саме змінний анодний струм у зв'язку з тим, що він менше, ніж постійний, пошкоджує контактну групу реле, а також дозволяє запобігти щелчку, який гаснуть конденсатори фільтра. Паралельно контактній групі підключений конденсатор-іскрогасник. Поляризуюча напруга цього конденсатора повинна дещо перевищувати анодну. Кнопка SB1 дозволяє швидко розрядити С1 і, тим самим, на деякий час відключити анодну ланцюг. Також вона захищає автомат від хибного спрацьовування. Для живлення пристрою використовується випрямляч з подвоєнням напруги. Це зроблено для того, щоб його можна було підключити безпосередньо до ланцюга накалу. Однак загальний провід пристрою повинен бути гальванічно відв'язаний від усіх інших напруг, тобто з'єднувати його з «масою» підсилювача не можна.

Конструкція і деталі. Схема не критична до вибору деталей, і всі її елементи можуть бути замінені на те, що маєте у вас в арсеналі. Наприклад, у якості К1 може бути використане будь-яке реле з напругою спрацьовування 12В і контактною групою на 250В або (ще краще). LM358 можна замінити на LM324 або К157УД2. VT1 будь-який транзистор n-p-n з максимальним колекторним струмом не менше 1А. Діоди також будь-які з прямим струмом не менше 1А.

Павло Улітін ()
